DK77 Многопроходные электроэрозионные проволочно-вырезные станки класса Стандарт

ДОСТУПНЫЕ ЦЕНЫ. 2 ГОДА ГАРАНТИИ В РОССИИ.

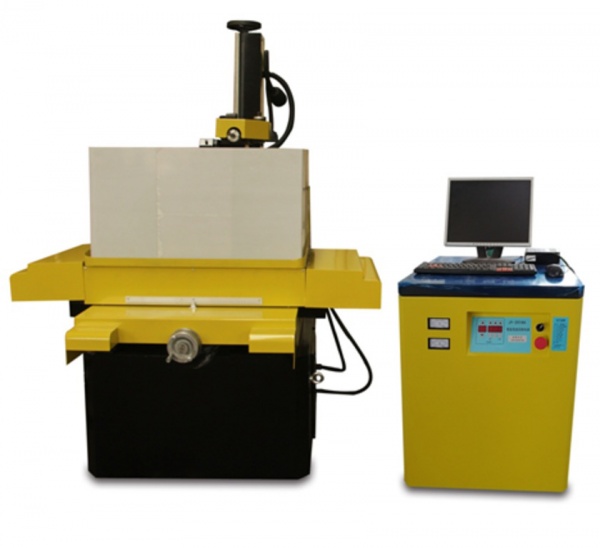

Многопроходный электроэрозионный проволочно-вырезной станок класса Стандарт

Проволочно-вырезные станки с хорошей комплектацией. Функция многопроходной обработки. Мощный генератор. Улучшенная программа резки. Немецкие и японские комплектующие. Увеличенный срок службы станков. Лучший вариант электроэрозионного станка на шаговых двигателях в соотношении цена-качество.

Станки обеспечивают точность обработки деталей до 12 микрон. Шероховатость при однопроходной обработке до Ra2.

Максимальная скорость резки до 180 мм2/мин.

Скорость перемотки проволоки от 5 до 11,5 м/с.

Питание станка 3N-380V/50Hz

Мощность станка до 3 кВт.

Максимальный ток обработки до 6А.

В качестве рабочей жидкости используется СОЖ - концентрат эмульсии разбавленный водой.

0%

Подберите тип и комплектацию станка, которые наиболее подойдут под Ваши задачи

Технические характеристики

Модель

DK7725

DK7732

DK7740

Размер рабочего стола (Д х Ш), мм

315 х 515

550 х 760

600 х 860

Ход рабочего стола

(X х Y), мм

250 х 320

320 х 400

400 х 500

Максимальная толщина заготовки, мм

350

460

500

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

±3°/60

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

0,15 - 0,22

0,15 - 0,22

Максимальный вес заготовки,

кг

400

450

550

Вес станка, кг

1100

1400

1700

Габаритные размеры (Д х Ш х В), мм

1500 х 900 х 1450

1350 х 950 х 1400

1500 х 900 х 1450

DK7725

Размер рабочего стола (Д х Ш), мм

315 х 515

Ход рабочего стола

(X х Y), мм

250 х 320

Максимальная толщина заготовки, мм

350

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

400

Вес станка, кг

1100

Габаритные размеры (Д х Ш х В), мм

1500 х 900 х 1450

DK7732

Размер рабочего стола (Д х Ш), мм

550 х 760

Ход рабочего стола

(X х Y), мм

320 х 400

Максимальная толщина заготовки, мм

460

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

450

Вес станка, кг

1400

Габаритные размеры (Д х Ш х В), мм

1350 х 950 х 1400

DK7740

Размер рабочего стола (Д х Ш), мм

600 х 860

Ход рабочего стола

(X х Y), мм

400 х 500

Максимальная толщина заготовки, мм

500

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

550

Вес станка, кг

1700

Габаритные размеры (Д х Ш х В), мм

1500 х 900 х 1450

Модель

DK7750

DK7763

DK7780

DK77100

DK77120

Размер рабочего стола (Д х Ш), мм

720 х 1100

750 х 1200

900 х 1300

1200 х 1850

1400 × 1950

Ход рабочего стола

(X х Y), мм

500 х 630

630 х 800

800 х 1000

1000 х 1200

1200 х 1600

Максимальная толщина заготовки, мм

600

700

800

900

1000

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

±3°/60

±3°/60

±3°/60

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

0,15 - 0,20

0,15 - 0,22

0,15 - 0,25

0,15 - 0,25

Максимальный вес заготовки,

кг

900

1100

1600

2100

2600

Вес станка, кг

2750

3250

5050

8100

9600

Габаритные размеры (Д х Ш х В), мм

2070 х 1850 х 2100

2150 х 1865 х 2100

2250 х 2050 х 2150

2350 × 2150 × 2200

2650 × 2250 × 2200

DK7750

Размер рабочего стола (Д х Ш), мм

720 х 1100

Ход рабочего стола

(X х Y), мм

500 х 630

Максимальная толщина заготовки, мм

600

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

900

Вес станка, кг

2750

Габаритные размеры (Д х Ш х В), мм

2070 х 1850 х 2100

DK7763

Размер рабочего стола (Д х Ш), мм

750 х 1200

Ход рабочего стола

(X х Y), мм

630 х 800

Максимальная толщина заготовки, мм

700

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,20

Максимальный вес заготовки,

кг

1100

Вес станка, кг

3250

Габаритные размеры (Д х Ш х В), мм

2150 х 1865 х 2100

DK7780

Размер рабочего стола (Д х Ш), мм

900 х 1300

Ход рабочего стола

(X х Y), мм

800 х 1000

Максимальная толщина заготовки, мм

800

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

1600

Вес станка, кг

5050

Габаритные размеры (Д х Ш х В), мм

2250 х 2050 х 2150

DK77100

Размер рабочего стола (Д х Ш), мм

1200 х 1850

Ход рабочего стола

(X х Y), мм

1000 х 1200

Максимальная толщина заготовки, мм

900

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,25

Максимальный вес заготовки,

кг

2100

Вес станка, кг

8100

Габаритные размеры (Д х Ш х В), мм

2350 × 2150 × 2200

DK77120

Размер рабочего стола (Д х Ш), мм

1400 × 1950

Ход рабочего стола

(X х Y), мм

1200 х 1600

Максимальная толщина заготовки, мм

1000

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,25

Максимальный вес заготовки,

кг

2600

Вес станка, кг

9600

Габаритные размеры (Д х Ш х В), мм

2650 × 2250 × 2200

Особенности станка

Базовая комплектация

Чугунная литая станина Стандарт

Массивная чугунная литая станина с электроприводом по оси Z

1 кт

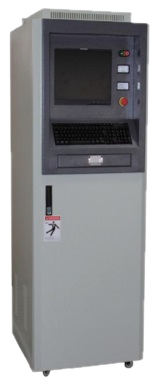

Шкаф-генератор Стандарт

Шкаф-генератор с промышленным компьютером

1 кт

Бак для СОЖ высокого давления

Бак для СОЖ высокого давления

1 шт

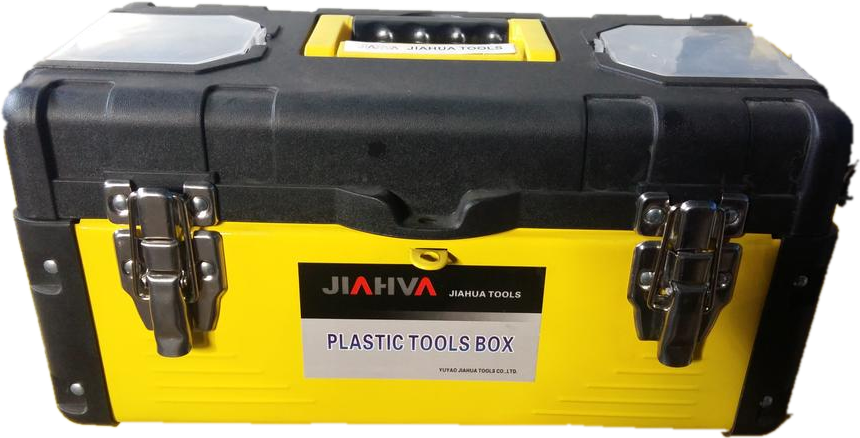

Ящик для инструментов

Ящик для инструментов

1 шт

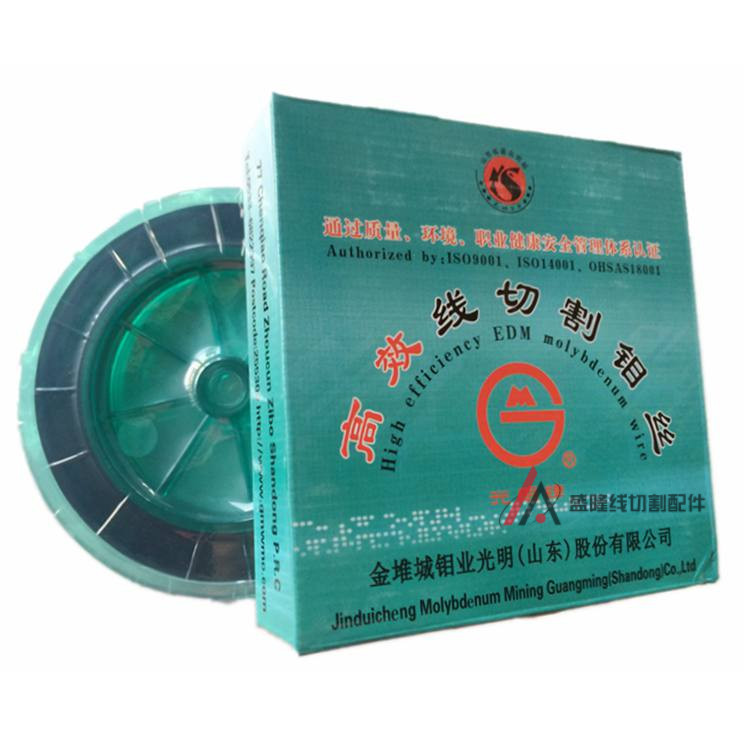

Молибденовая проволока

Молибденовая проволока в катушке

900 м

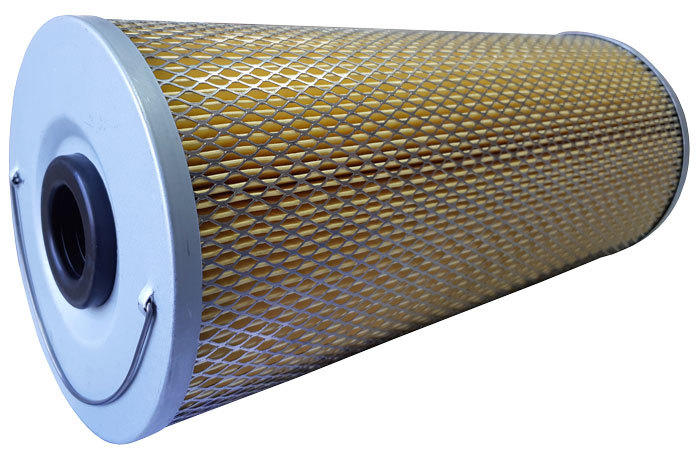

Фильтр бумажный для системы СОЖ

Фильтр бумажный для системы СОЖ

1 шт

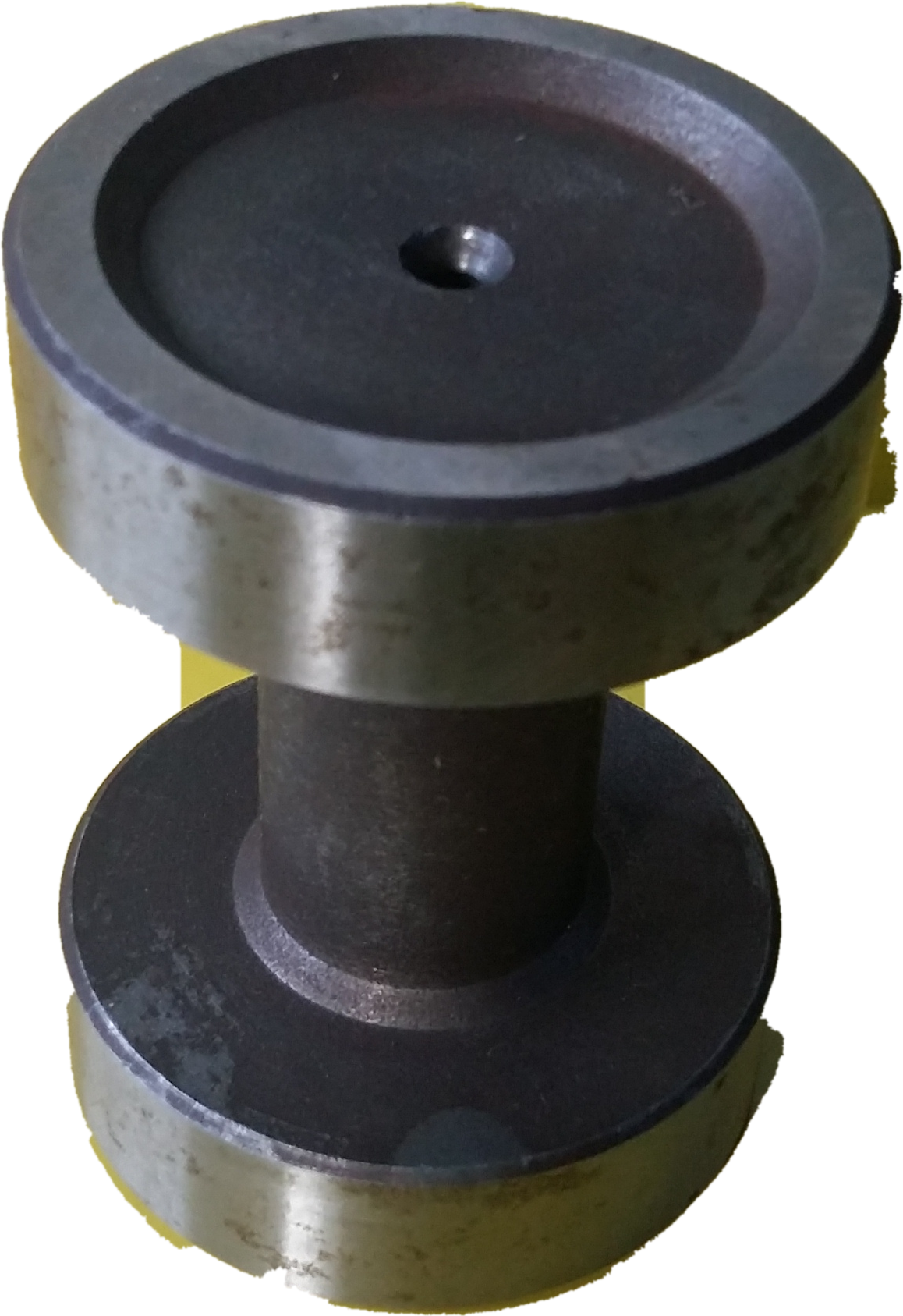

Набор инструментов и оснастки

Инструменты и оснастка (набор отверток, рожковых и шестигранных ключей, ролик для натяжки проволоки, гантеля для выставления перпендикулярности, ручка для вращения барабана)

1 кт

Автоматический натяжитель проволоки-электрода

Автоматический натяжитель проволоки-электрода на станине

1 шт

Индуктивные концевики барабана

Индуктивные концевики барабана с удобной панелью управления

1 кт

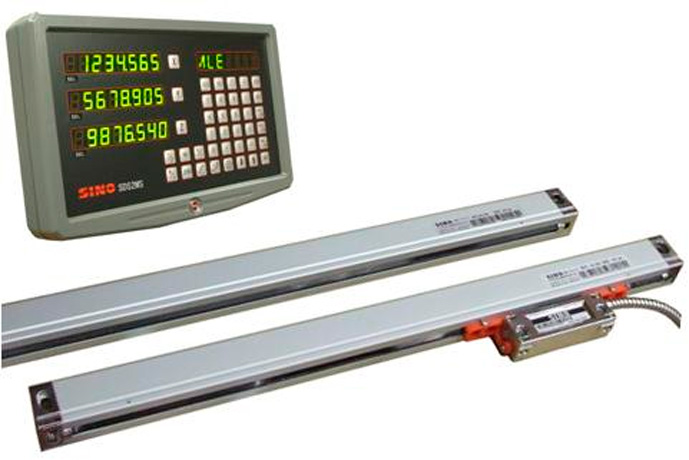

Оптические линейки с УЦИ

Оптические линейки с УЦИ

1 кт

Стабилизатор напряжения

Стабилизатор напряжения

1 шт

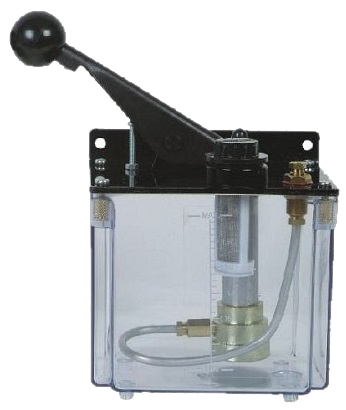

Помпа ручная масляная

Централизованная система смазки

1 шт

Сопло для СОЖ оргстекло

Сопло для СОЖ (на станине)

2 шт

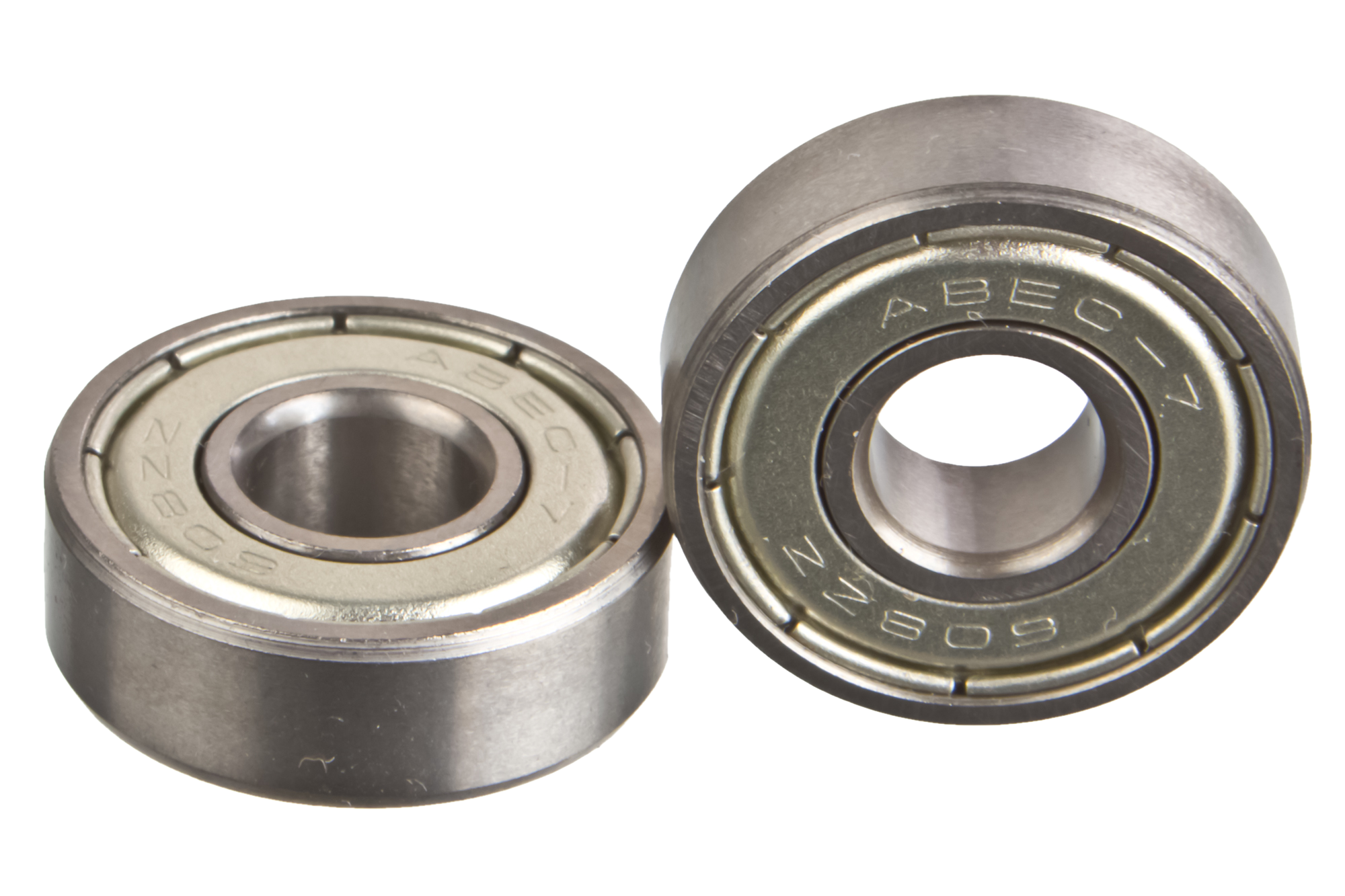

Ремкомплект

Ремкомплект (ролики, подшипники, токопроводы)

1 кт

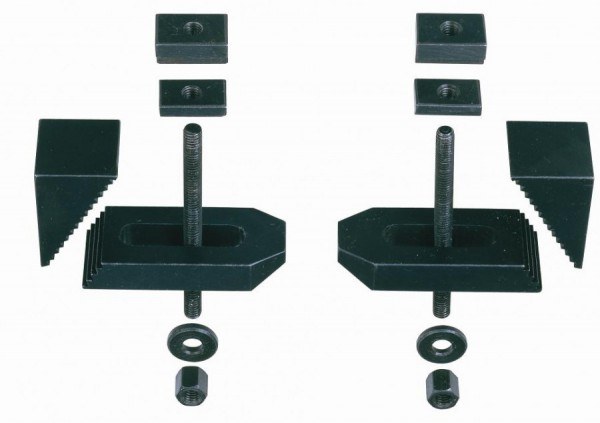

Прижимы и шпильки для крепления заготовки

Набор для креплений заготовок - прижимы, шпильки и болты

1 кт

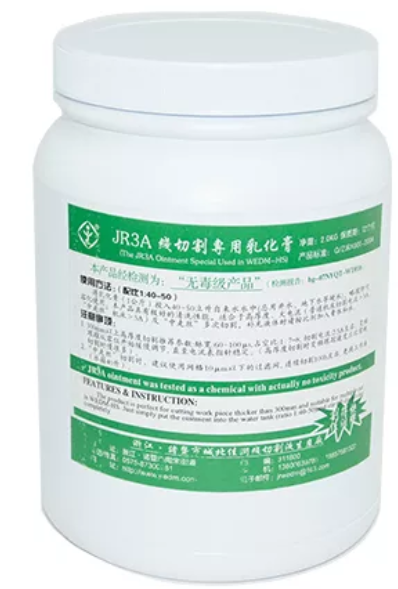

Концентрат эмульсии JR3A в банке 2 кг

Концентрат эмульсии JR3A в банке 2 кг

1 шт

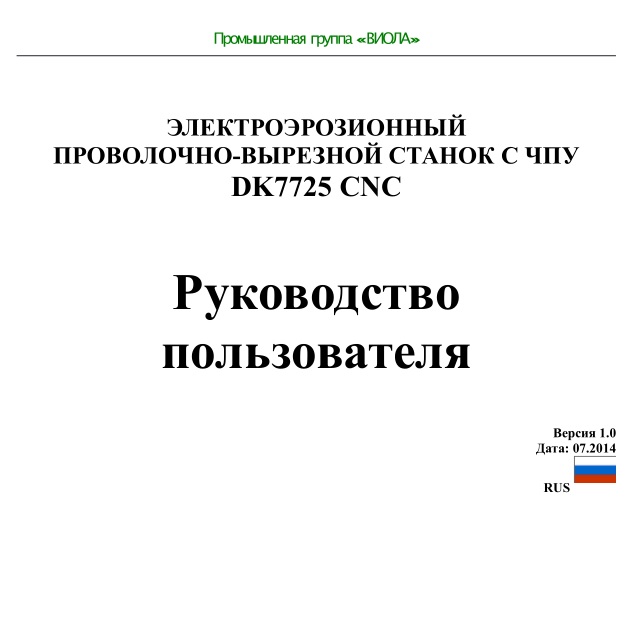

Руководство пользователя

Руководство по эксплуатации на русском языке

1 шт

Дополнительная комплектация

Закажите образцы

Оставьте заявку на изготовление образцов своей детали, выполненной на наших проволочных станках и оцените время, точность и качество
