Массивная чугунная литая станина с электроприводом по оси Z, с прецизионными рельсовыми направляющими и ШВП
1 кт

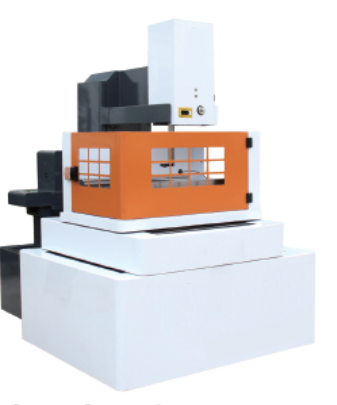

Многопроходные электроэрозионные проволочно-вырезные станки класса Премиум
ДОСТУПНЫЕ ЦЕНЫ. 2 ГОДА ГАРАНТИИ В РОССИИ.
Проволочно-вырезные станки с сервоприводами. Функция многопроходной обработки. Мощный генератор. Улучшенная программа резки. Немецкие и японские комплектующие. Увеличенный срок службы станков. По сравнению со станками на шаговых двигателях имеют более точные перемещения, что увеличивает точность обработки и шероховатость поверхности.
Станки обеспечивают точность обработки деталей до 5 микрон. Шероховатость при однопроходной обработке до Ra1, при многопроходной обработке до Ra0,63.
Максимальная скорость резки до 180 мм2/мин.
Скорость перемотки проволоки от 5 до 11,5 м/с.
Питание станка 3N-380V/50Hz
Мощность станка до 3 кВт.
Максимальный ток обработки до 10А.
В качестве рабочей жидкости используется СОЖ - концентрат эмульсии разбавленный водой.
0%
Подберите тип и комплектацию станка, которые наиболее подойдут под Ваши задачи
Технические характеристики
Модель
AVK-7732C
AVK-7740C
AVK-7750C
AVK-7763C
AVK-7780C
Размер рабочего стола (Д х Ш), мм
440 х 620
510 х 730
630 х 880
850 х 1200
1000 х 1350
Ход рабочего стола
(X х Y), мм
320 х 400
400 х 500
500 х 630
630 х 800
800 х 1000
Максимальная толщина заготовки, мм
280
280
380
380
400
Максимальный угол конусности/толщина заготовки,
°/мм
±6°/60
±6°/60
±6°/60
±6°/60
±6°/60
Диаметр электрода-проволоки,
мм
0,10 - 0,25
0,10 - 0,25
0,10 - 0,25
0,10 - 0,25
0,10 - 0,25
Максимальный вес заготовки,
кг
450
600
1000
1200
2000
Вес станка, кг
1800
2000
2800
3200
4500
Габаритные размеры (Д х Ш х В), мм
1700×1300×1900
1900×1450×1900
2050×1850×2000
2250×2020×2000
2380×2600×2100
AVK-7732C
Размер рабочего стола (Д х Ш), мм
440 х 620
Ход рабочего стола
(X х Y), мм
320 х 400
Максимальная толщина заготовки, мм
280
Максимальный угол конусности/толщина заготовки,
°/мм
±6°/60
Диаметр электрода-проволоки,
мм
0,10 - 0,25
Максимальный вес заготовки,
кг
450
Вес станка, кг
1800
Габаритные размеры (Д х Ш х В), мм
1700×1300×1900
AVK-7740C
Размер рабочего стола (Д х Ш), мм
510 х 730
Ход рабочего стола
(X х Y), мм
400 х 500
Максимальная толщина заготовки, мм
280
Максимальный угол конусности/толщина заготовки,
°/мм
±6°/60
Диаметр электрода-проволоки,
мм
0,10 - 0,25
Максимальный вес заготовки,
кг
600
Вес станка, кг
2000
Габаритные размеры (Д х Ш х В), мм
1900×1450×1900
AVK-7750C
Размер рабочего стола (Д х Ш), мм
630 х 880
Ход рабочего стола
(X х Y), мм
500 х 630
Максимальная толщина заготовки, мм
380
Максимальный угол конусности/толщина заготовки,
°/мм
±6°/60
Диаметр электрода-проволоки,
мм
0,10 - 0,25
Максимальный вес заготовки,
кг
1000
Вес станка, кг
2800
Габаритные размеры (Д х Ш х В), мм
2050×1850×2000
AVK-7763C
Размер рабочего стола (Д х Ш), мм
850 х 1200
Ход рабочего стола
(X х Y), мм
630 х 800
Максимальная толщина заготовки, мм
380
Максимальный угол конусности/толщина заготовки,
°/мм
±6°/60
Диаметр электрода-проволоки,
мм
0,10 - 0,25
Максимальный вес заготовки,
кг
1200
Вес станка, кг
3200
Габаритные размеры (Д х Ш х В), мм
2250×2020×2000
AVK-7780C
Размер рабочего стола (Д х Ш), мм
1000 х 1350
Ход рабочего стола
(X х Y), мм
800 х 1000
Максимальная толщина заготовки, мм
400
Максимальный угол конусности/толщина заготовки,
°/мм
±6°/60
Диаметр электрода-проволоки,
мм
0,10 - 0,25
Максимальный вес заготовки,
кг
2000
Вес станка, кг
4500
Габаритные размеры (Д х Ш х В), мм
2380×2600×2100
Особенности станка
Задание всех параметров через программу
Все параметры электроэрозионной обработки, такие как Импульс (Ton), Пауза (Toff), амплитуда, группа, интервал, слежение (VF), напряжение, скорость перемотки барабана, скорость подачи, количество проходов, припуск на каждый проход удобно задаются через программу в отличии от станков класса Эконом, в которых режимы задаются через кнопки на шкафе управления.
Лицензионное ПО и плата AutoCUT
При построении контура обработки в AutoCAD позволяет использовать библиотеку режимов и передавать режимы обработки (Импульс (Ton), Пауза (Toff), амплитуда, группа, интервал, слежение (VF), напряжение, скорость перемотки барабана, скорость подачи, количество проходов, припуск на каждый проход) из AutoCAD в программу обработки.

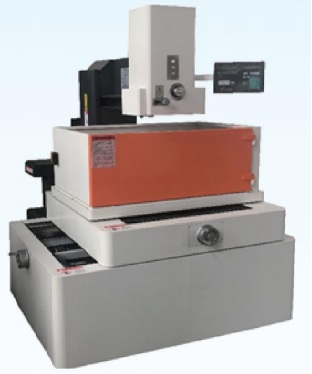

Массивная С-образная станина
Такие станины используются на станках Agie Charmilles, выполнена из высокопрочного чугуна марки HT300, что придает дополнительную жесткость станку и обеспечивает стабильный искровой зазор между
электродом и заготовкой.
Мощный компьютер на базе ОС Windows 7
В основе шкафа ЧПУ промышленный компьютер SSD 32 Гб, RAM 4 Гб, двухядерный процессор 1,8 ГГц для
быстрого обмена информацией
Сервопривод
Позволяет осуществлять плавное и точное перемещение осей XY по
координатам и управлять параметрами движения
Мощный генератор импульсов
Шкаф ЧПУ оснащен мощным генератором импульсов нового поколения TC-V4 20120012 TM
и платой управления HLM-V1 201300271 TM , которые обеспечивают наиболее высокую
производительность и стабильность работы. Технология внедрена из авиационной радиоэлектроники.
Электрический привод оси Z
Управляется кнопками. Установлен для удобства
перемещения положения верхней консоли (при установке высокой заготовки)
Прецизионные ШВП и линейные направляющие
Прецизионные ШВП и линейные направляющие обеспечивают плавное и точное перемещение по
осям
Двойная система натяжения проволоки
Обеспечивает стабильную натяжку электрода-проволоки, уменьшая амплитуду колебаний по всей длине намотки, что непосредственно влияет на качество реза.
Удобная панель управления
На станине рядом с барабаном для удобства
заправки и перемотки проволоки с регулировкой скорости и кнопкой
включения/отключения функции защиты от обрыва проволоки
Защита от разбрызгивания СОЖ
Рабочий стол, барабан, тракт прохождении проволоки и ролики закрываются специальными
кожухами, что позволяет снизить уровень шума при работе станка, избежать
разбрызгивания СОЖ, защитить узлы станка и сохранить пространство вокруг станка сухим и чистым
Пульт управления станком
Предназначенный для удобства позиционирования детали, управления станком и осуществление необходимых настроек
Настройка удаленного доступа
Настройка удаленного контроля и управления процессом обработки с другого компьютера
через глобальную сеть (удобно, когда станок работает в нерабочие часы, например, ночью,
в этом случае отпадает необходимость находится постоянно возле станка)
Функции управляющей программы
- Автоматический поиск центра отверстия (в режиме без движения проволоки и разряда);
- Автоматический поиск кромки детали;
- Поиск центра окружности по 3-м точкам;
- Возможность вести обработку контура в прямом и обратном направлении, покадрово и без остановки;
- Возможность выставить точку остановки станка в любой точке траектории;
- Графическое отображение процесса обработки;
- Возможность программирования во время обработки;
- Запоминание параметров при отключении электропитания (в том числе аварийного) с
- Автоматическим восстановлением прерванной задачи;
- Встроенная библиотека режимов обработки;
- Возможность создания собственной библиотеки режимов обработки
Базовая комплектация

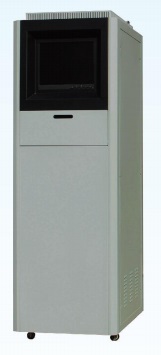

Шкаф ЧПУ с мощным генератором
1 кт
Бак для СОЖ высокого давления
1 шт
Ящик для инструментов
1 шт
Молибденовая проволока в катушке
900 м
Фильтр бумажный для системы СОЖ
1 шт
Инструменты и оснастка (набор отверток, рожковых и шестигранных ключей, ролик для натяжки проволоки, гантеля для выставления перпендикулярности, ручка для вращения барабана)
1 кт

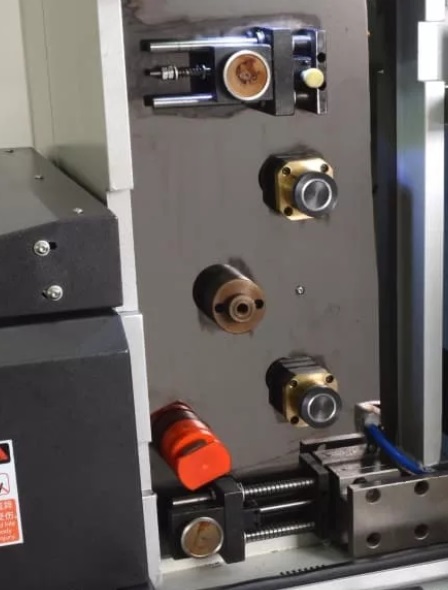

Автоматический система двойного натяжения проволоки-электрода
1 кт
ПК 1,8GHz, SSD 32Gb, RAM 4Gb на базе ОС Windows 7
1 кт
Индуктивные концевики барабана с удобной панелью управления
1 кт

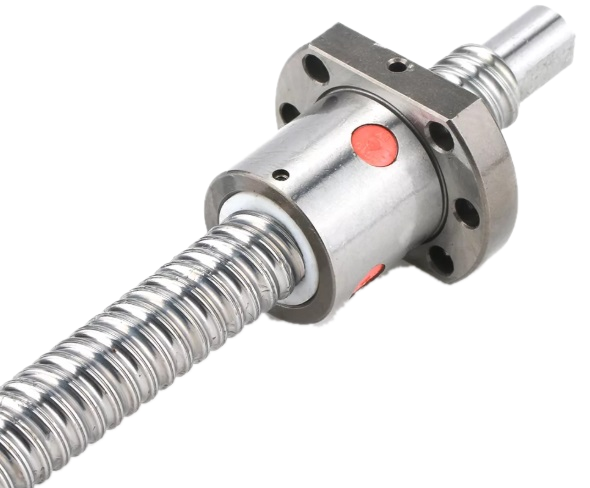

Прецизионные рельсовые направляющие и ШВП
1 кт

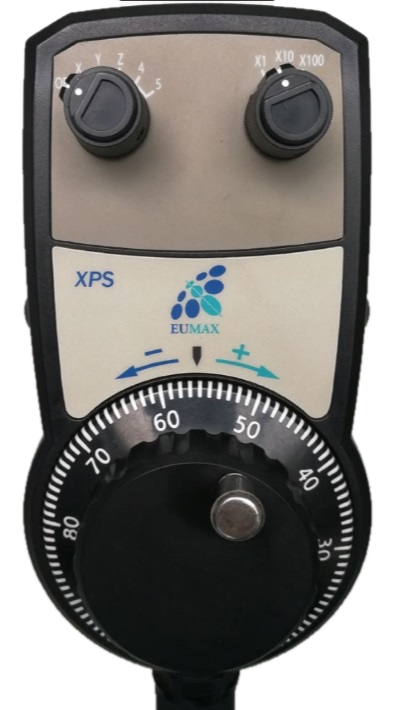

Пульт управления станком
1 шт

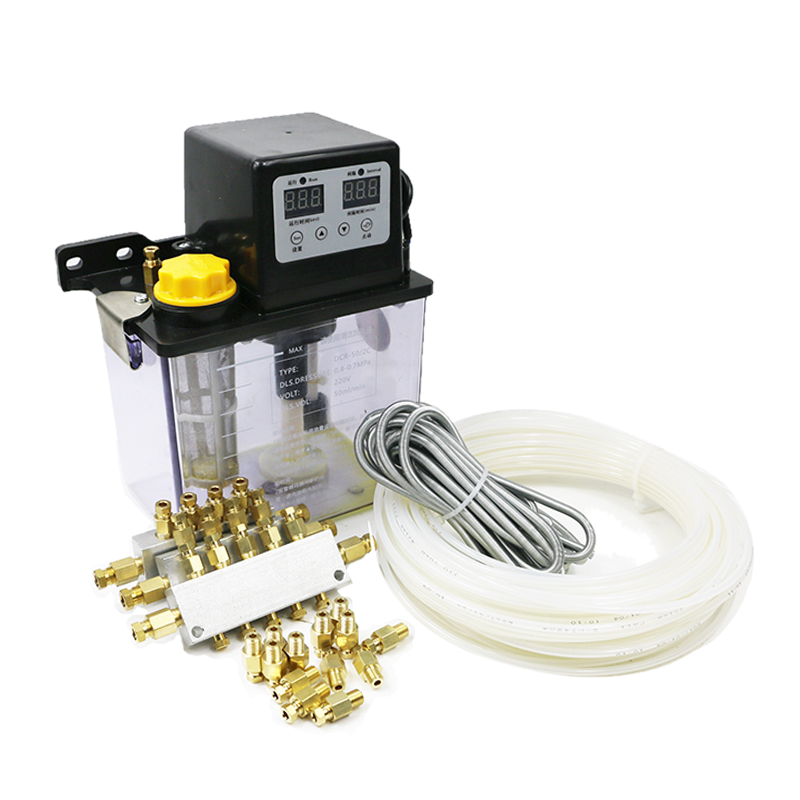

Автоматическая система смазки
1 шт
Сопло для СОЖ пластмассовые с заглушками
2 шт
Ремкомплект (ролики, подшипники, токопроводы)
1 кт
Набор для креплений заготовок - прижимы, шпильки и болты
1 кт
Концентрат эмульсии JR3A в банке 2 кг
1 шт
Руководство по эксплуатации на русском языке
1 шт
Дополнительная комплектация
Устройство конусности ±15°,±30°,±45°
Устройство конусности с возможностью
конусной резки ±15°,±30°,±45°
Устройство для резки алюминия
Необходимо для резки деталей из алюминия, чтобы предотвратить прорезание токопроводов
Стабилизатор напряжения
Защищает электронику станка от скачков напряжения
Интеллектуальная панель для высокоскоростной
резки
Задаются параметры материала и высота детали, после чего программа автоматически подбирает оптимальные режимы резки. Меньше настроек для оператора, удобство использования, более высокая производительность обработки
Прецизионные фильеры
Прецизионные фильеры (рубиновые или керамические). Позволяют уменьшить колебания проволоки, так называемую, «парусность». Для получения более высокой шероховатости на детали.
Медные сопла для СОЖ
Медные сопла для подачи СОЖ. В отличии от пластмассовых более прочные и долговечные
Сервопривод осей U и V
Cервопривод осей U и V, установленный для удобства выставления вертикальности проволоки относительно заготовки, а также используемый при конусной обработке
