Массивная чугунная литая станина с электроприводом по оси Z
1 кт

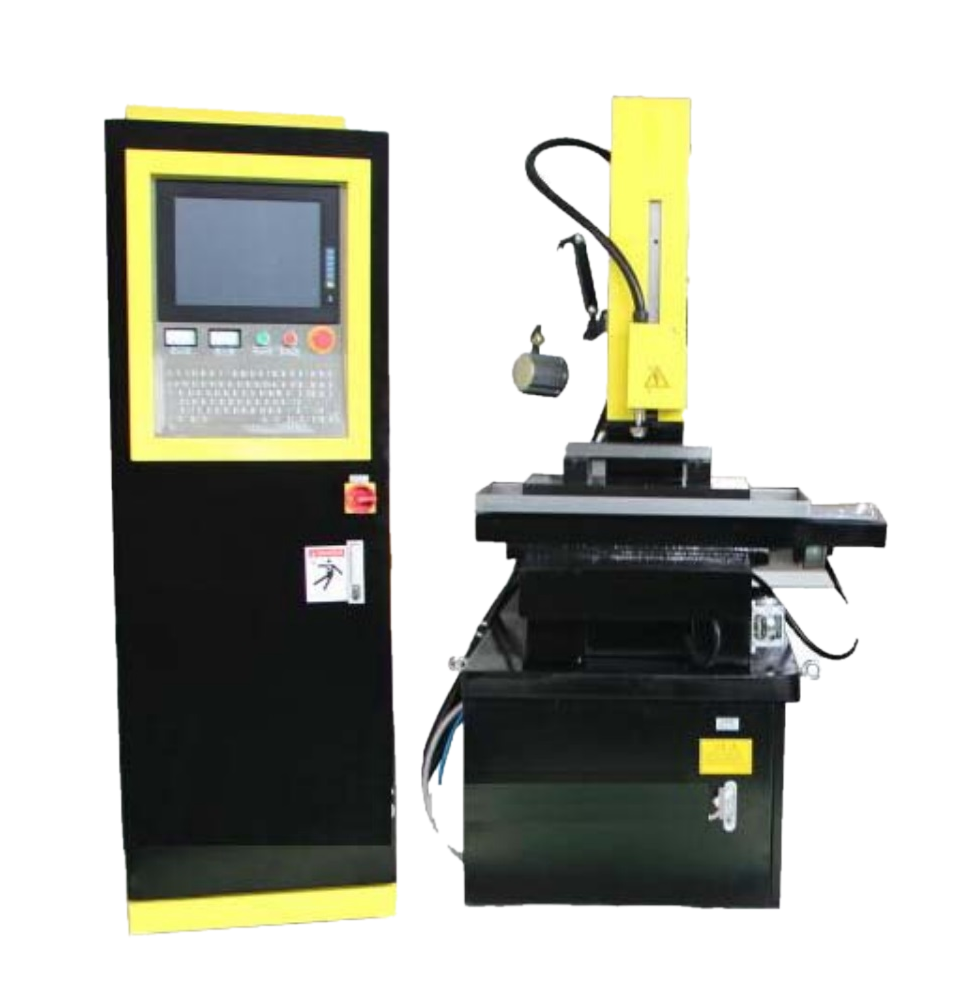

D703T Электроэрозионные супердрели c ЧПУ по трем осям
ДОСТУПНЫЕ ЦЕНЫ. 12 МЕСЯЦЕВ ГАРАНТИИ В РОССИИ.
Наиболее недорогие электроэрозионные супердрели из линейки трехосевых дрелей. Подходят для высокопроизводительной обработки отверстий от 500 штук и выше. Мощный генератор.
Станки обеспечивают точность перемещения по осям до 5 микрон.
Шероховатость поверхности до Ra6,3.
Производительность обработки от 20 до 120 мм/мин.
Метод зажима электрода прецизионный трехкулачковый патрон
Питание станка 3N-380V/50Hz
Мощность станка до 3кВт.
В качестве рабочей жидкости используется вода, также возможно использование РЖ3.
Способ подачи жидкости - через трубчатый электрод в зону обработки
Технические характеристики D703T
Наименование параметра
Единица измерения
Показатель
Размер рабочего стола (Д х Ш)
мм
420 х 360
Ход рабочего стола
(X х Y)
мм
400 х 300
Ход шпинделя по оси Z
мм
300
Ход сервопривода по оси Z
мм
280
Максимальное расстояние от поверхности рабочего стола до направляющей
мм
300
Диаметр электрода
мм
0,3 - 3
Соотношение глубины обработки к диаметру электрода
300:1
Дискретность
мм
0,001
Цифровая индикация
По трем осям X, Y, Z
Максимальный вес заготовки
мм
300
Давление помпы
МПА
7
Максимальный ток обработки
А
40
Производительность
мм/мин
20-120
Вес станка
кг
800
Габаритные размеры (Д х Ш х В)
мм
900 х 1200 х 2050
Единица измерения
Размер рабочего стола (Д х Ш)
мм
Ход рабочего стола
(X х Y)
мм
Ход шпинделя по оси Z
мм
Ход сервопривода по оси Z
мм
Максимальное расстояние от поверхности рабочего стола до направляющей
мм
Диаметр электрода
мм
Соотношение глубины обработки к диаметру электрода
Дискретность
мм
Цифровая индикация
Максимальный вес заготовки
мм
Давление помпы
МПА
Максимальный ток обработки
А
Производительность
мм/мин
Вес станка
кг
Габаритные размеры (Д х Ш х В)
мм
Показатель
Размер рабочего стола (Д х Ш)
420 х 360
Ход рабочего стола
(X х Y)
400 х 300
Ход шпинделя по оси Z
300
Ход сервопривода по оси Z
280
Максимальное расстояние от поверхности рабочего стола до направляющей
300
Диаметр электрода
0,3 - 3
Соотношение глубины обработки к диаметру электрода
300:1
Дискретность
0,001
Цифровая индикация
По трем осям X, Y, Z
Максимальный вес заготовки
300
Давление помпы
7
Максимальный ток обработки
40
Производительность
20-120
Вес станка
800
Габаритные размеры (Д х Ш х В)
900 х 1200 х 2050
Особенности станка
Высокопрочная чугунная станина
Высокопрочная станина, отлитая прецизионным способом из чугуна марки XT250,
которая прошла процесс «искусственного старения», что позволяет исключить
возможность деформации.
Мощный генератор импульсов
Станок оснащен мощным генератором импульсов нового поколения TC-V4 20120012 TM, которые обеспечивают наиболее высокую производительность и стабильность работы. Технология внедрена из авиационной радиоэлектроники.
Электрический привод шпинделя
Управляется кнопками. Установлен для удобства перемещения положения шпинделя (при установке высокой заготовки)
ШВП и линейные направляющие высокой точности
На станке применяются ШВП и линейные направляющие высокой точности,
которые обеспечивают точность перемещений и надежную работу станка.
ЧПУ по трем осям
На станке применяются ШВП и линейные направляющие высокой точности,
которые обеспечивают точность перемещений и надежную работу станка.
Удобный интерфейс программы
Позволяет быстрее разобраться в функциональных особенностях программы и повышает доступность ее восприятия
Простота использования
Требуемый режим обработки может быть выбран из множества предустановленных режимов путем задачи параметров – предустановленные режимы подобраны исходя из производственного опыта и многолетнего опыта эксплуатации дрелей нашими покупателями
Возможность изменения режимов в процессе обработки
без остановки процесса
Функция памяти
Для восстановления процесса обработки в случае сбоя электропитания
Возможность автоматической коррекции конусности электрода
Конусность электрода, возникает в процессе обработки для обеспечения соответствия допуску получаемых отверстий
Насос высокого давления
В системе рабочей жидкости станка установлен насос высокого давления, создающий мощный поток для охлаждения и удаления отходов в зоне обработки
Базовая комплектация

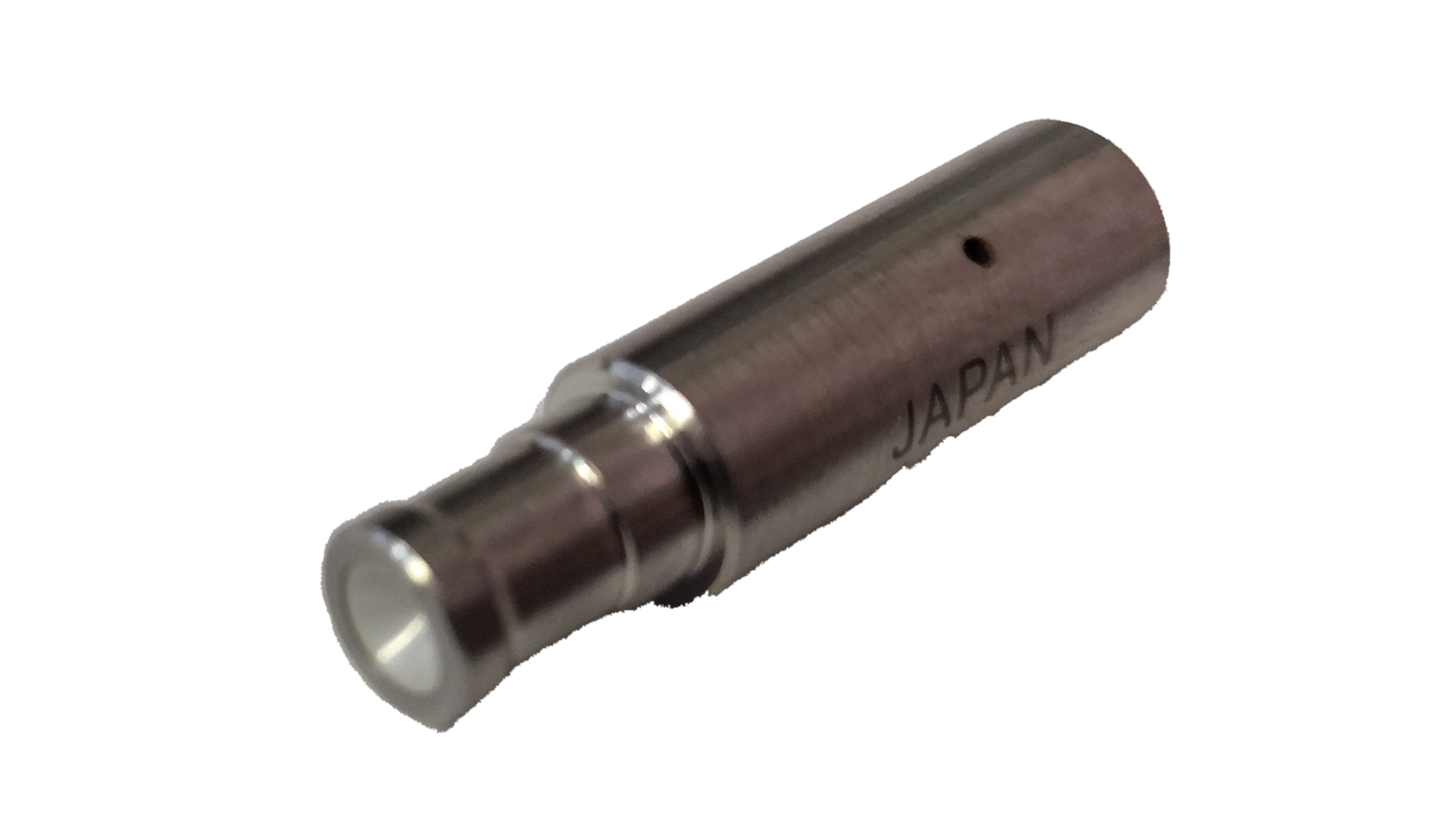

Направляющая фильера ф1 мм
1 шт
Ящик для инструментов
1 шт
Резиновый уплотнитель ф1 мм
1 шт
Инструменты и оснастка (набор отверток, рожковых и шестигранных ключей)
1 кт

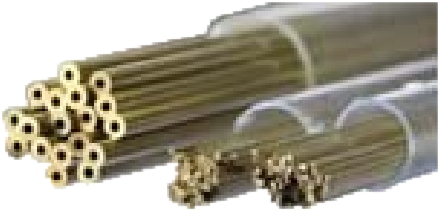

Электрод латунный одноканальный ф1 мм х 400 мм
10 шт

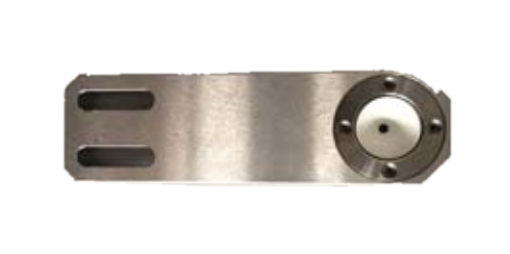

Держатель фильеры с зажимным фланцем для диаметров ф0,3 мм – ф3 мм
1 кт

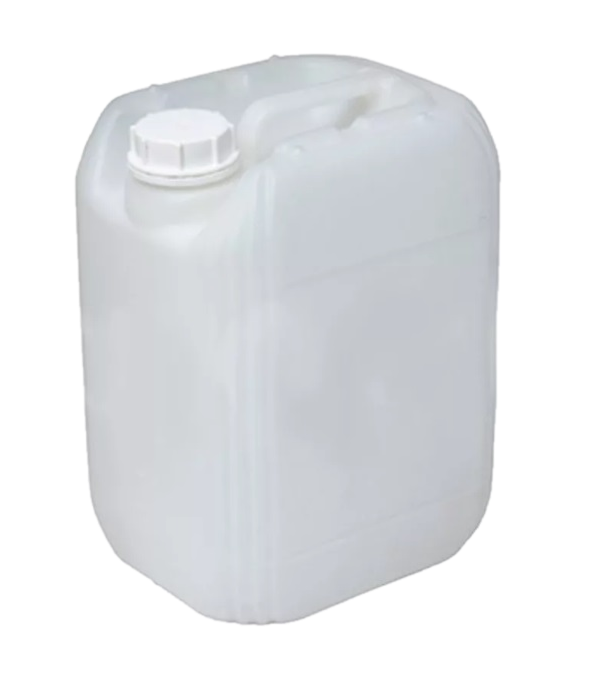

Канистра для супердрели 10 литров
1 шт
Направляющая фильера ф0,5 мм
1 шт

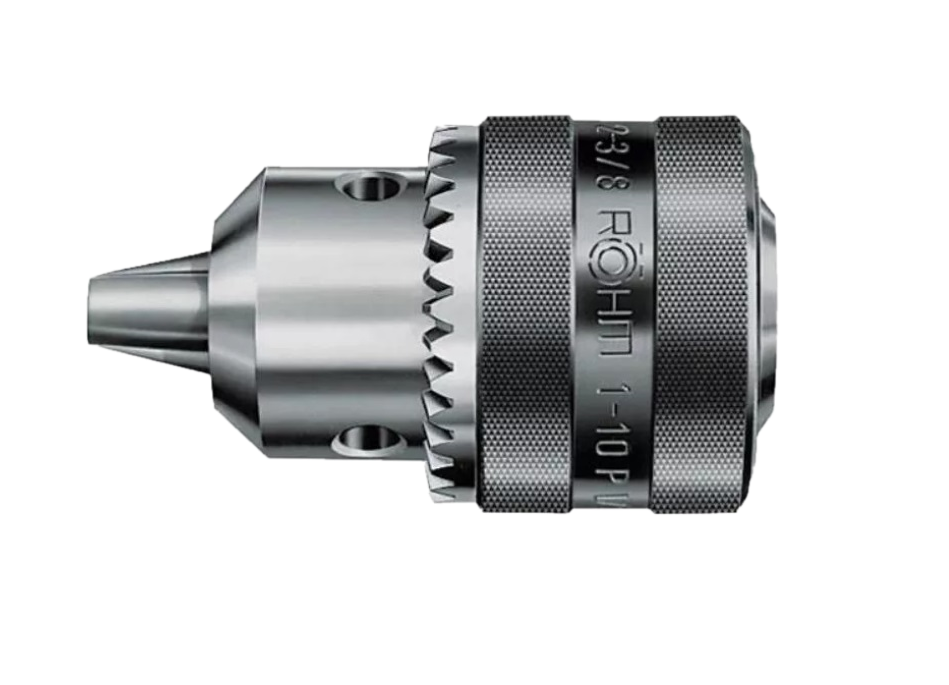

Универсальный зажимной патрон с хвостовиком для электродов ф0,3 мм - ф3 мм
1 кт
Резиновый уплотнитель ф0,5 мм
1 шт
Набор для креплений заготовок - прижимы, шпильки и болты
1 кт
Электрод латунный одноканальный ф0,5 мм х 400 мм
10 шт

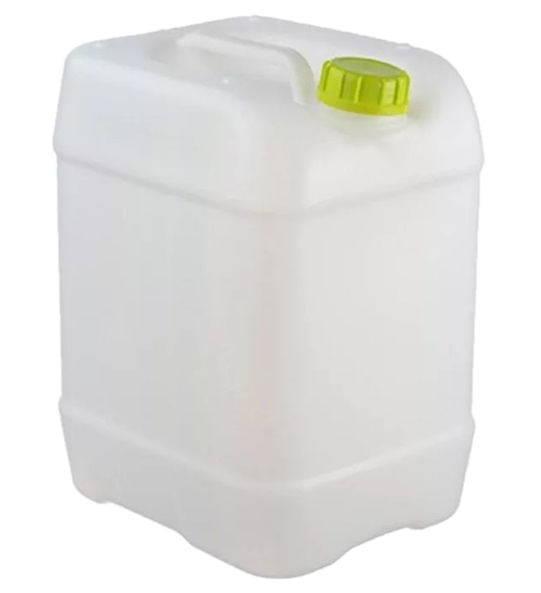

Канистра для супердрели 20 л
1 шт
Руководство по эксплуатации на русском языке
1 шт
Дополнительная комплектация
Поворотный шпиндель
Для изготовления отверстий под разными углами.
Поворотный патрон
Для изготовления радиальных отверстий
Расширяющий набор для диаметров электродов от ф3 мм до ф6 мм
1. Держатель фильер ф3 мм - ф6 мм с зажимным фланцем
2. Универсальный зажимной патрон с хвостовиком для электродов ф3 мм - ф6 мм
Закажите образцы
Оставьте заявку на изготовление образцов своей детали, выполненной на наших проволочных станках и оцените время, точность и качество
