Станок для заточки фрез GM-30F

Доступные цены. Сервис. Гарантии в России.

Универсальный станок для заточки концевых и цилиндрических фрез GM-30F

Заточной станок GM-30F предназначен для заточки 2-х 3-х и 4-х перовых концевых и цилиндрических фрез, изготовленных из быстрорежущей стали и твердого сплава, диаметром от 13 мм до 30 мм и отрицательным углом при вершине от 0 до 9 градусов.

GM30F

Технические характеристики:

Диаметр инструмента

13-30 мм
Тип затачиваемого инструмента

2-х, 3-х и 4-х перовые концевые и цилиндрические фрезы по торцу и по ленточке

Угол при вершине

0-9 градусов (отрицательный)

Питание50/60Гц/220В

Частота вращения

3500 об/мин
Вес51кг

Габариты упаковки

530х340х310 мм

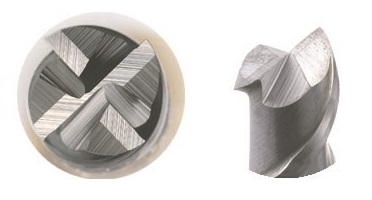

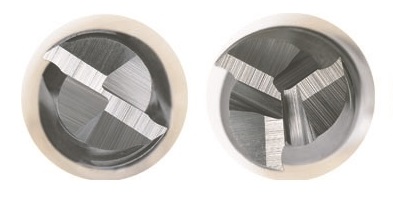

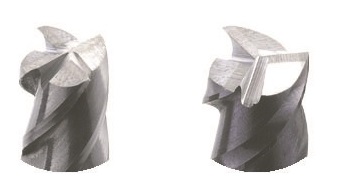

Затачиваемые поверхности

Описание


Заточной станок для фрез модели GM30-F предназначен для заточки по задней поверхности инструмента и заточки по ленточке - боковой режущей кромке, а также проточки канавок, обеспечение заходности фрезы. Станок предназначен для заточки концевых фрез цилиндрических, 2-х 3-х и 4-х перовых концевых. Станок заточной для заточки фрез укомплектован набором цанг в количестве 10 штук, шестигранными ключами различного размера, комплектом алмазных шлифованных кругов, патроном-оправкой и лампой дополнительного освещения. Станок функциональный и высокого качества, удобен в эксплуатации.

В процессе заточки осуществляются следующие операции: проточка канавок, обеспечение заходности фрезы, заточка по задней поверхности инструмента и заточка по боковой режущей кромке (ленточке).

Комплектация

  • Комплект алмазных шлифовальных кругов SD200 для твердосплавных фрез по торцу, для станка модели GM-30F (1 комплект - 2 шт.)
  • Алмазный шлифовальный круг SD200 для твердосплавных фрез по ленточке для станка модели GM-13F
  • Набор цанг: ER20 (d 13.0 - d 30.0 мм) - 18 шт.
  • Патрон-оправка: 2 комплекта (4 шт.)
  • Шестигранный ключ: 2,5мм x 1 шт./4 мм x 1 шт./8 мм x 1 шт
  • Лампа дополнительного освещения

Опции

    • Ящик для хранения инструмента + вакуумный очиститель

                    Материал: SPCC сталь.

                    Размер колесиков, дюйм: 2″.

                    Габариты: 680х385х845 мм.

                    Размеры отсека вакуумного очистителя: 360х530 мм.

                    Масса: нетто - 42 кг, брутто – 46 кг.

                    Габариты с упаковкой: 730х430х950 мм.

                    Электропитание: АС110В 50/60Гц АС220В.

    • Эльборовый шлифовальный круг CBN200 для заточки фрез по торцу
    • Эльборовый шлифовальный круг CBN200 для заточки фрез по ленточке
