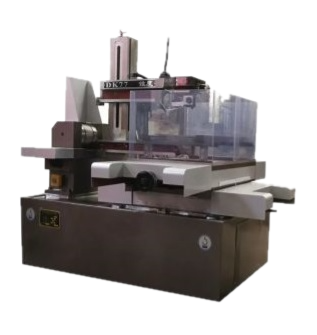

DK77 Электроэрозионные проволочно-вырезные станки класса Эконом

ДОСТУПНЫЕ ЦЕНЫ. 12 МЕСЯЦЕВ ГАРАНТИИ В РОССИИ.

Недорогие проволочно-вырезные станки с максимально упрощенной комплектацией. Подходят для большинства простых задач. Отличный вариант электроэрозионного станка в рамках ограниченного бюджета.

Станки обеспечивают точность обработки деталей до 15 микрон. Шероховатость при однопроходной обработке до Ra2,5.

Максимальная скорость резки до 150 мм2/мин.

Скорость перемотки проволоки от 5 до 11,5 м/с.

Питание станка 3N-380V/50Hz

Мощность станка до 2,5 кВт.

Максимальный ток обработки до 6А.

В качестве рабочей жидкости используется СОЖ - концентрат эмульсии разбавленный водой.

0%

Подберите тип и комплектацию станка, которые наиболее подойдут под Ваши задачи

Технические характеристики

Модель

DK7712

DK7720

DK7725

DK7732

DK7740

Размер рабочего стола (Д х Ш), мм

200 х 270

420 х 270

315 х 515

550 х 760

600 х 860

Ход рабочего стола

(X х Y), мм

120 х 160

250 х 200

250 х 320

320 х 400

400 х 500

Максимальная толщина заготовки, мм

100

200

350

460

500

Максимальный угол конусности/толщина заготовки,

°/мм

0

0

±3°/60

±3°/60

±3°/60

Диаметр электрода-проволоки,

мм

0,08 - 0,18

0,15 - 0,20

0,15 - 0,22

0,15 - 0,22

0,15 - 0,22

Максимальный вес заготовки,

кг

50

100

350

350

450

Вес станка, кг

600

800

1000

1300

1600

Габаритные размеры (Д х Ш х В), мм

900 х 800 х 660

1350 х 950 х 1400

1500 х 900 х 1450

1650 х 1180 х 1650

1865 х 1520 х 1650

DK7712

Размер рабочего стола (Д х Ш), мм

200 х 270

Ход рабочего стола

(X х Y), мм

120 х 160

Максимальная толщина заготовки, мм

100

Максимальный угол конусности/толщина заготовки,

°/мм

0

Диаметр электрода-проволоки,

мм

0,08 - 0,18

Максимальный вес заготовки,

кг

50

Вес станка, кг

600

Габаритные размеры (Д х Ш х В), мм

900 х 800 х 660

DK7720

Размер рабочего стола (Д х Ш), мм

420 х 270

Ход рабочего стола

(X х Y), мм

250 х 200

Максимальная толщина заготовки, мм

200

Максимальный угол конусности/толщина заготовки,

°/мм

0

Диаметр электрода-проволоки,

мм

0,15 - 0,20

Максимальный вес заготовки,

кг

100

Вес станка, кг

800

Габаритные размеры (Д х Ш х В), мм

1350 х 950 х 1400

DK7725

Размер рабочего стола (Д х Ш), мм

315 х 515

Ход рабочего стола

(X х Y), мм

250 х 320

Максимальная толщина заготовки, мм

350

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

350

Вес станка, кг

1000

Габаритные размеры (Д х Ш х В), мм

1500 х 900 х 1450

DK7732

Размер рабочего стола (Д х Ш), мм

550 х 760

Ход рабочего стола

(X х Y), мм

320 х 400

Максимальная толщина заготовки, мм

460

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

350

Вес станка, кг

1300

Габаритные размеры (Д х Ш х В), мм

1650 х 1180 х 1650

DK7740

Размер рабочего стола (Д х Ш), мм

600 х 860

Ход рабочего стола

(X х Y), мм

400 х 500

Максимальная толщина заготовки, мм

500

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

450

Вес станка, кг

1600

Габаритные размеры (Д х Ш х В), мм

1865 х 1520 х 1650

Модель

DK7750

DK7763

DK7780

DK77100

DK77120

Размер рабочего стола (Д х Ш), мм

720 х 1100

750 х 1200

900 х 1300

1200 х 1850

1400 × 1950

Ход рабочего стола

(X х Y), мм

500 х 630

630 х 800

800 х 1000

1000 х 1200

1200 х 1600

Максимальная толщина заготовки, мм

600

700

800

900

1000

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

±3°/60

±3°/60

±3°/60

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

0,15 - 0,20

0,15 - 0,22

0,15 - 0,25

0,15 - 0,25

Максимальный вес заготовки,

кг

800

1000

1500

2000

2500

Вес станка, кг

2650

3150

4950

8000

9500

Габаритные размеры (Д х Ш х В), мм

2070 х 1850 х 2100

2150 х 1865 х 2100

2250 х 2050 х 2150

2350 × 2150 × 2200

2650 × 2250 × 2200

DK7750

Размер рабочего стола (Д х Ш), мм

720 х 1100

Ход рабочего стола

(X х Y), мм

500 х 630

Максимальная толщина заготовки, мм

600

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

800

Вес станка, кг

2650

Габаритные размеры (Д х Ш х В), мм

2070 х 1850 х 2100

DK7763

Размер рабочего стола (Д х Ш), мм

750 х 1200

Ход рабочего стола

(X х Y), мм

630 х 800

Максимальная толщина заготовки, мм

700

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,20

Максимальный вес заготовки,

кг

1000

Вес станка, кг

3150

Габаритные размеры (Д х Ш х В), мм

2150 х 1865 х 2100

DK7780

Размер рабочего стола (Д х Ш), мм

900 х 1300

Ход рабочего стола

(X х Y), мм

800 х 1000

Максимальная толщина заготовки, мм

800

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,22

Максимальный вес заготовки,

кг

1500

Вес станка, кг

4950

Габаритные размеры (Д х Ш х В), мм

2250 х 2050 х 2150

DK77100

Размер рабочего стола (Д х Ш), мм

1200 х 1850

Ход рабочего стола

(X х Y), мм

1000 х 1200

Максимальная толщина заготовки, мм

900

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,25

Максимальный вес заготовки,

кг

2000

Вес станка, кг

8000

Габаритные размеры (Д х Ш х В), мм

2350 × 2150 × 2200

DK77120

Размер рабочего стола (Д х Ш), мм

1400 × 1950

Ход рабочего стола

(X х Y), мм

1200 х 1600

Максимальная толщина заготовки, мм

1000

Максимальный угол конусности/толщина заготовки,

°/мм

±3°/60

Диаметр электрода-проволоки,

мм

0,15 - 0,25

Максимальный вес заготовки,

кг

2500

Вес станка, кг

9500

Габаритные размеры (Д х Ш х В), мм

2650 × 2250 × 2200

Особенности станка

Базовая комплектация

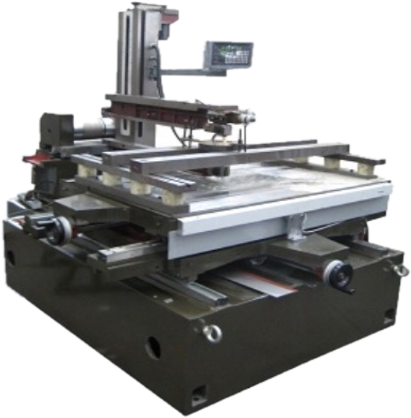

Чугунная литая станина

Чугунная литая станина

1 кт

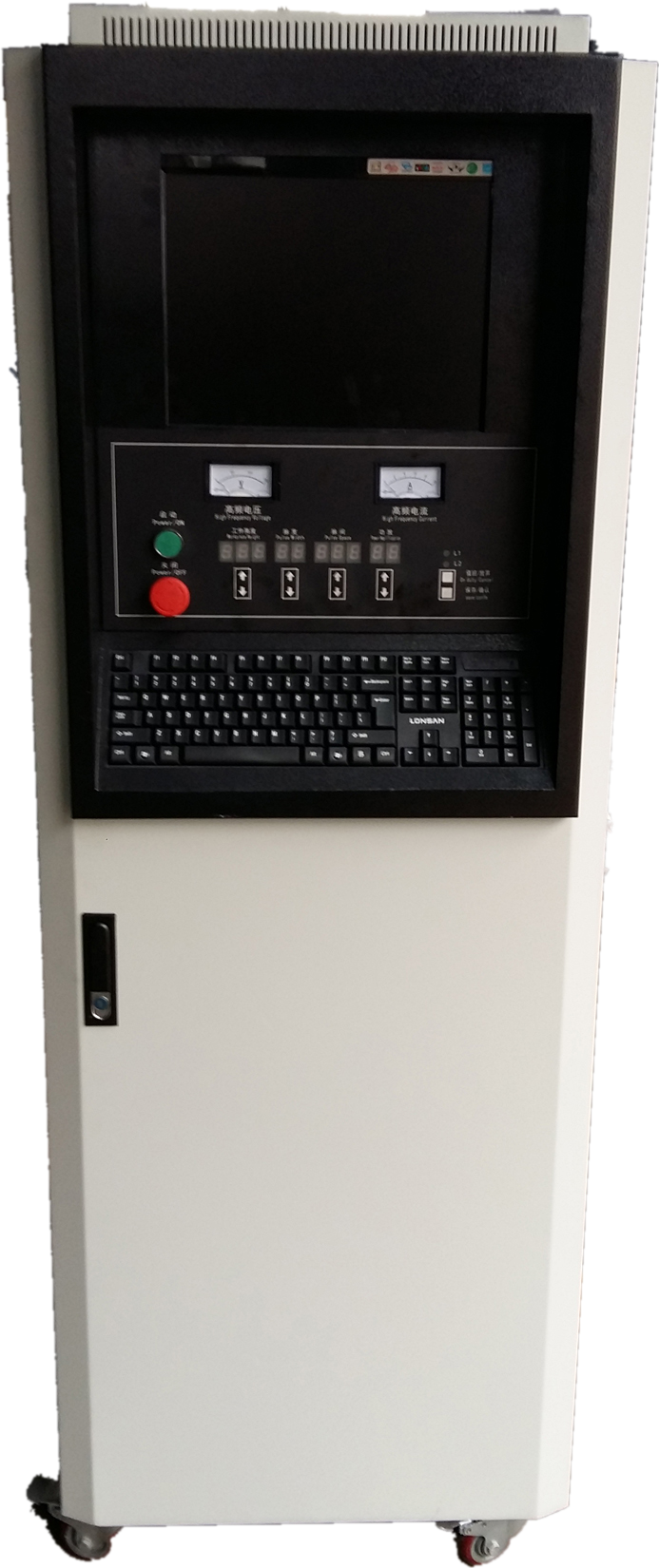

Шкаф-генератор

Шкаф-генератор

1 кт

Бак для СОЖ высокого давления

Бак для СОЖ высокого давления

1 шт

Ящик для инструментов

Ящик для инструментов

1 шт

Молибденовая проволока

Молибденовая проволока в катушке

900 м

Фильтр бумажный для системы СОЖ

Фильтр бумажный для системы СОЖ

1 шт

Набор инструментов и оснастки

Инструменты и оснастка (набор отверток, рожковых и шестигранных ключей, ролик для натяжки проволоки, гантеля для выставления перпендикулярности, ручка для вращения барабана)

1 кт

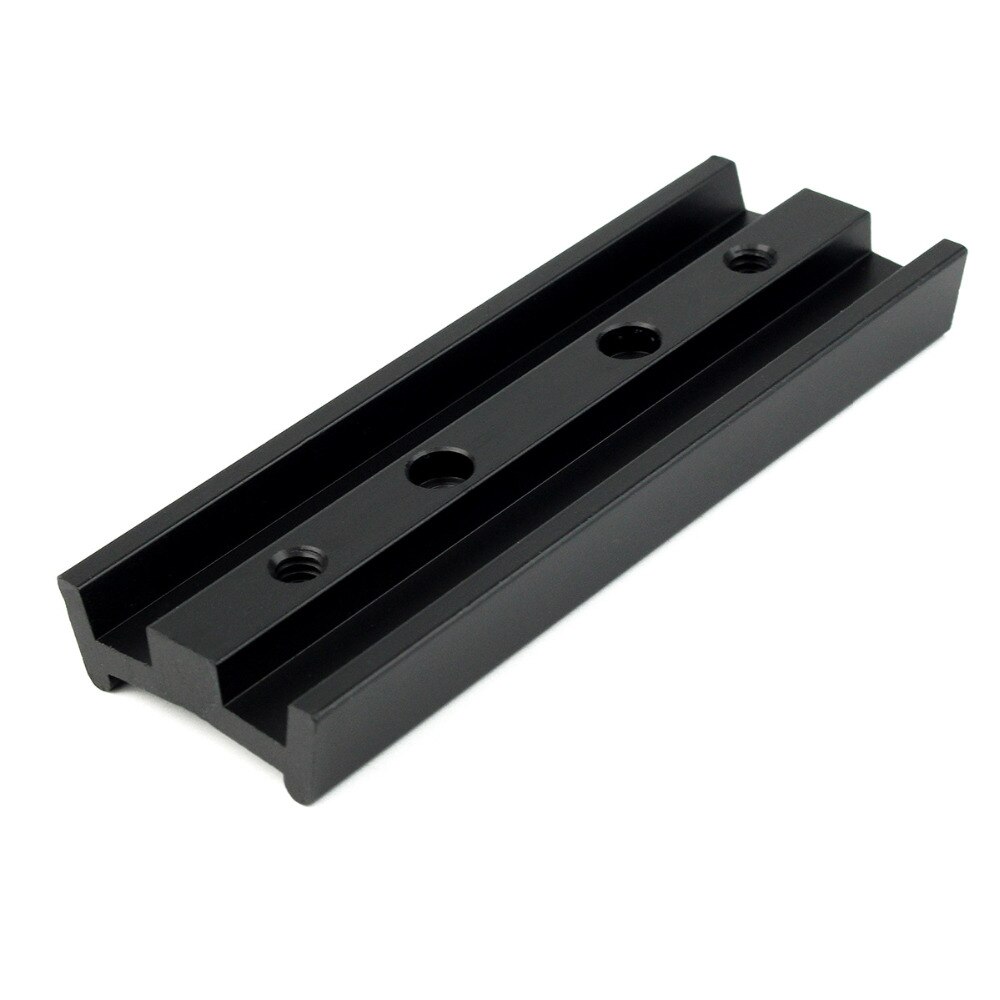

Стальные направляющие

Стальные направляющие

1 кт

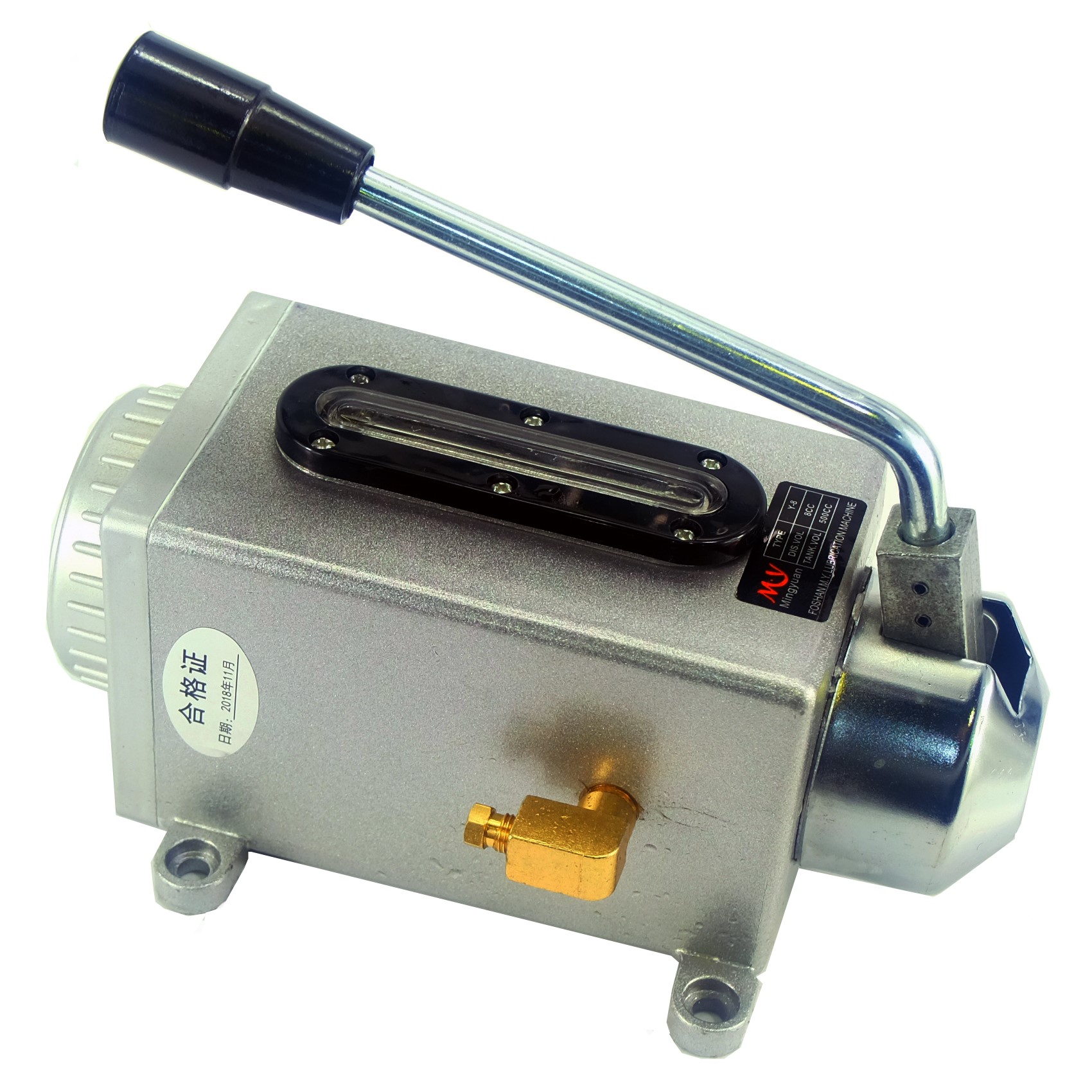

Помпа ручная масляная

Централизованная система смазки

1 шт

Сопло для СОЖ оргстекло

Сопло для СОЖ (на станине)

2 шт

Ремкомплект

Ремкомплект (ролики, подшипники, токопроводы)

1 кт

Прижимы и шпильки для крепления заготовки

Набор для креплений заготовок - прижимы, шпильки и болты

1 кт

Концентрат эмульсии JR3A в банке 2 кг

Концентрат эмульсии JR3A в банке 2 кг

1 шт

Руководство пользователя

Руководство по эксплуатации на русском языке

1 шт

Дополнительная комплектация

Закажите образцы

Оставьте заявку на изготовление образцов своей детали, выполненной на наших проволочных станках и оцените время, точность и качество
