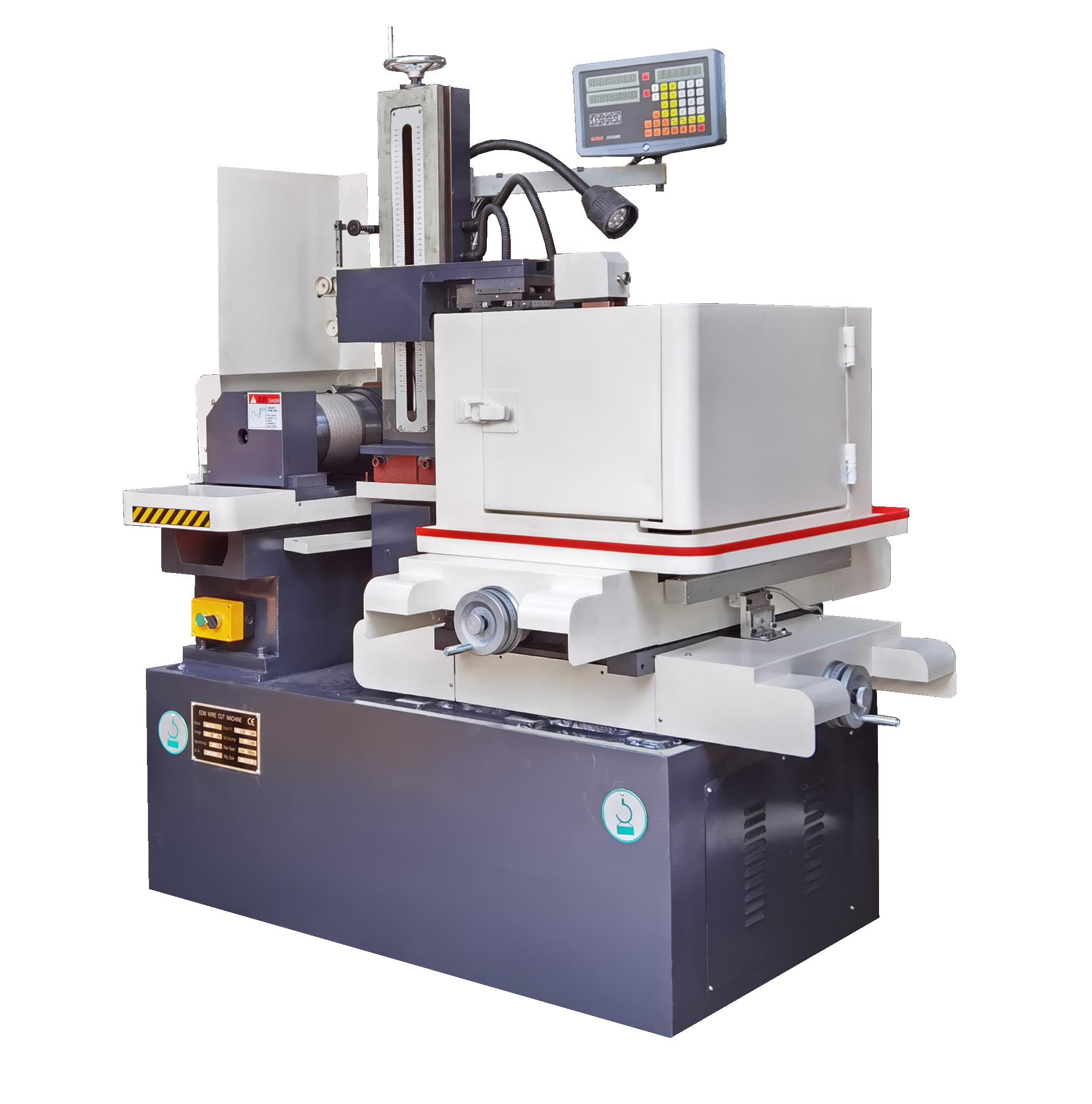

DK77 Электроэрозионные проволочно-вырезные станки

ДОСТУПНЫЕ ЦЕНЫ. 2 ГОДА ГАРАНТИИ В РОССИИ.

Проволочно вырезные станки серии DK используются там, где необходима вырезка деталей со сложной геометрией контура и получение высоких показателей точности и шероховатости поверхности, а также для обработки труднообрабатываемых токопроводящих материалов.

Станки DK77 относятся к виду струйных (или проточных) - диэлектрик на основе эмульсии, разбавленной водой подается в зону резки, растворяет и вымывает образовавшийся шлам. Многократное использование молибденовой проволоки делает эти станки очень экономичными в эксплуатации. Диаметр используемой проволоки-электрода варьируется от ф0,04 мм до ф0,22 мм. Производительность до 200 мм2/мин. Станки оснащены функцией многопроходной обработки, что позволяет достигать качества поверхности до 0,63 мкм, а использование прецизионных направляющих и ШВП повышает точность обработки до 0,005 мм.

0%

Подберите тип и комплектацию станка под Ваши задачи

Модельный ряд

В зависимости от задач Вам подойдет одна из трех линеек оборудования

Электроэрозионный проволочно-вырезной станок серии DK77 Доступный

Проволочно-вырезные станки класса Эконом

Электроэрозионный проволочно-вырезной станок серии DK77 Стандарт

Многопроходные проволочно-вырезные станки класса Стандарт

Многопроходный электроэрозионный проволочно-вырезной станок  на сервоприводах

Многопроходные проволочно-вырезные станки на сервоприводах

Преимущества электроэрозионной обработки

Сложная геометрия контура

Малый радиус эффективного сечения инструмента, а также возможность пространственной ориентации проволоки на станках в широком диапазоне углов позволяет обеспечить изготовление точных деталей в большом диапазоне размеров и со сложной геометрией, к примеру, конусных деталей и деталей с малыми радиусами скругления.

Незначительный износ инструмента

Эта особенность делает метод более выгодным по сравнению с остальными. Например, при изготовлении некоторых типов штампов механическими способами более 50% технологической стоимости обработки составляет стоимость используемого инструмента. При обработке этих же штампов электроэрозионными методами стоимость инструмента не превышает 3,5%.

Хорошее качество поверхности после обработки

После обработки можно получить достаточно качественную шероховатость в пределах Ra0,5...1,25, что позволяет сразу получить чистовую поверхность и делает ненужным дальнейшую обработку. Это качество делает электроэрозию незаменимой при изготовлении пресс-форм и штампов.

Поверхностное упрочнение материала

В момент обработки, за счет эффекта электроэрозионного легирования, в месте контакта электрода с деталью происходит упрочнение поверхностного слоя материала, что увеличивает твердость, износостойкость, жаростойкость и эрозионную стойкость.

Где используется оборудование

Металлы, поликристаллические алмазы, магниты, кубический нитрид бора, а также любые токопроводящие материалы

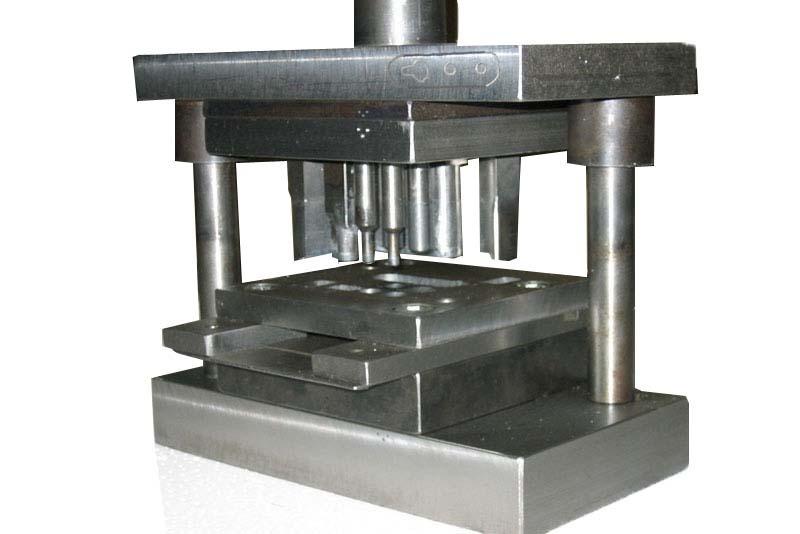

Изготовление штампов

Изготовление штампов

Производство штампов для горячей и холодной штамповки, многоручьевых штампов, матриц, пуансонов.

Изготовление пресс-форм

Изготовление пресс-форм

Производство пресс форм для литья пластмасс под давлением, формообразующих элементов для пресс-форм

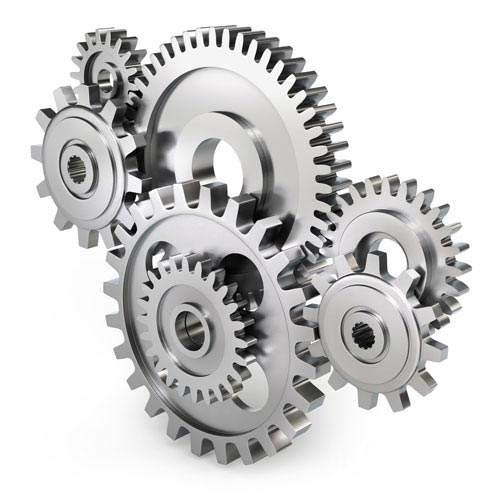

Изготовление зубчатых колес

Изготовление зубчатых колес

Производство прямозубых и косозубых колес. Получение эвольвентного профиля зуба.

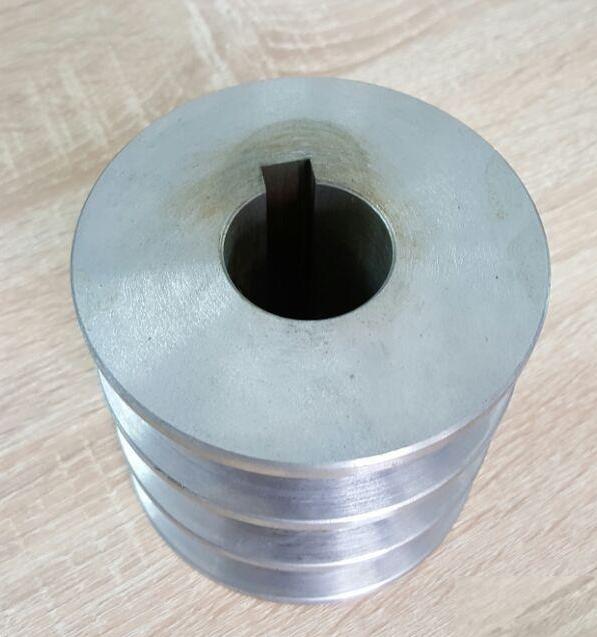

Обработка шпоночных пазов

Обработка шпоночных пазов

Получение глубоких шпоночных пазов с высокой точностью и хорошей шероховатостью.

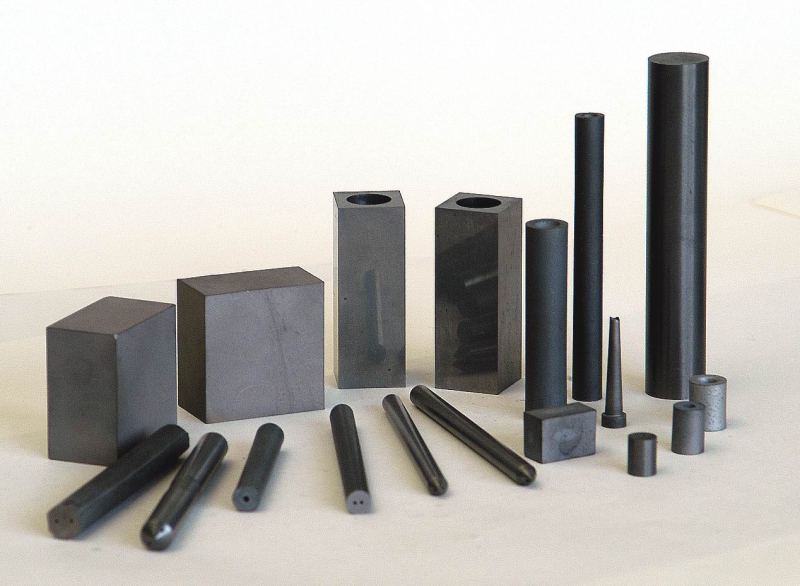

Обработка твердых сплавов

Обработка твердых сплавов

Изготовление инструмента из вольфрамкарбидовых (ВК) и титанкарбидовых (ТК) сплавов

Обработка сквозных отверстий

Обработка сквозных отверстий

Вместе с электроэрозионной супердрелью можно обрабатывать отверстия диаметром от ф0,15 мм

Изготовление ножей

Изготовление ножей

Вырезка заготовок для кухонных, охотничьих, коллекционных ножей различного профиля и материала

Изготовление статоров

Изготовление статоров

Вырезка статоров электродвигателей различных габаритов и форм с маленькими радиусами

Обработка рабочих поверхностей фильер экструдеров

Обработка рабочих поверхностей фильер экструдеров

Обработка рабочих поверхностей фильер экструдеров

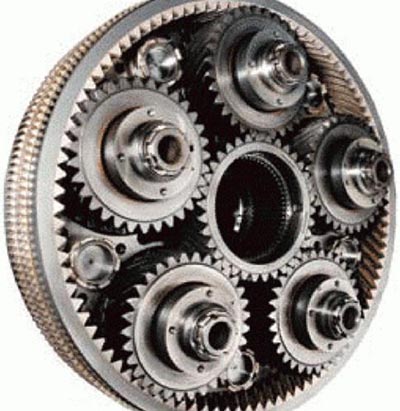

Изготовление планетарных редукторов

Изготовление планетарных редукторов

Вырезка рабочих поверхностей зубьев планетарного редуктора с высокой точностью

Обработка шлицевых втулок и валов

Обработка шлицевых втулок и валов

Нарезка шлицевых отверстий во втулках и нарезка шлицев на валах

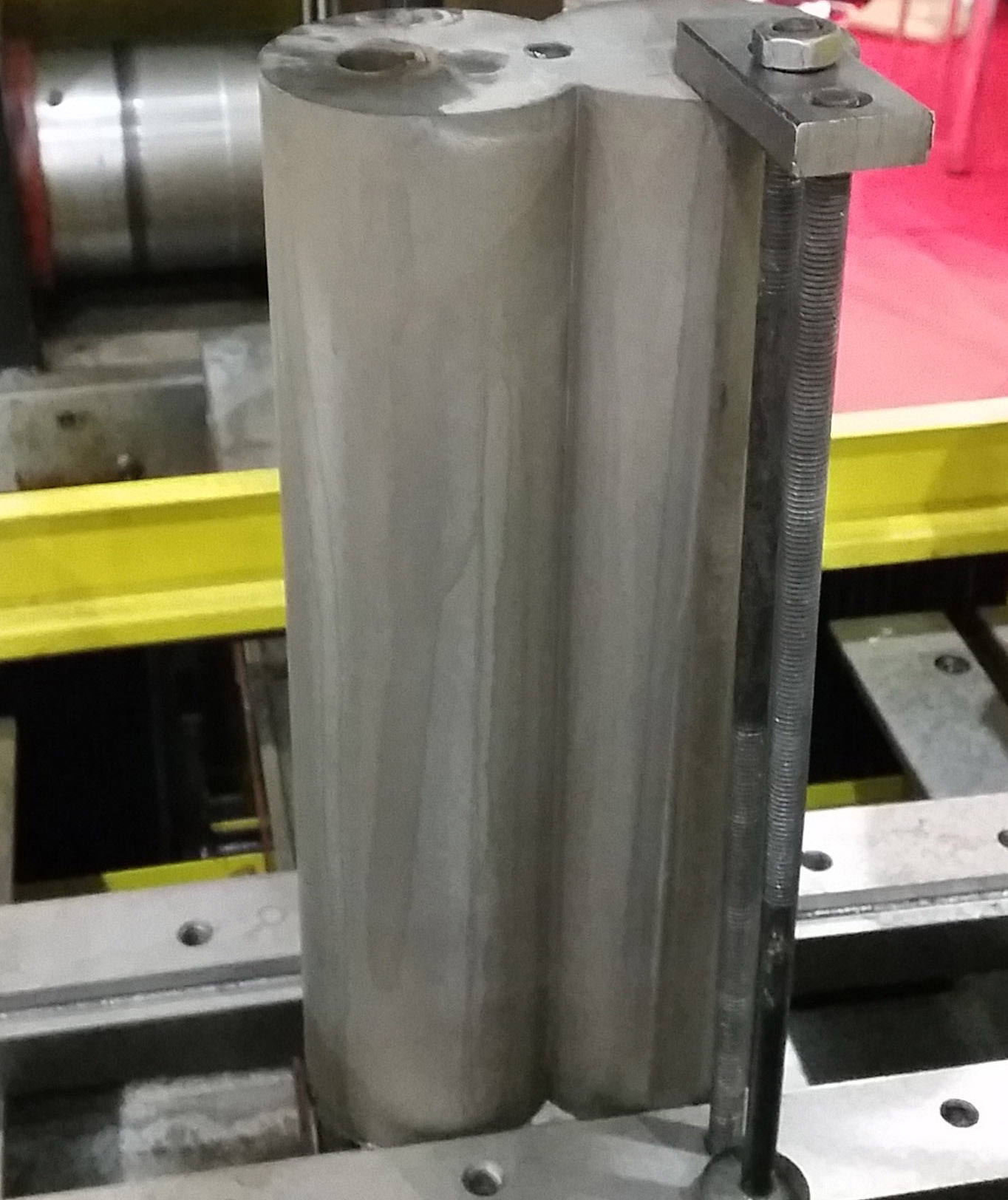

Обработка деталей большой толщины

Обработка деталей большой толщины

Резка высоких деталей, таких как обоймы гидроприводов, корпусных деталей

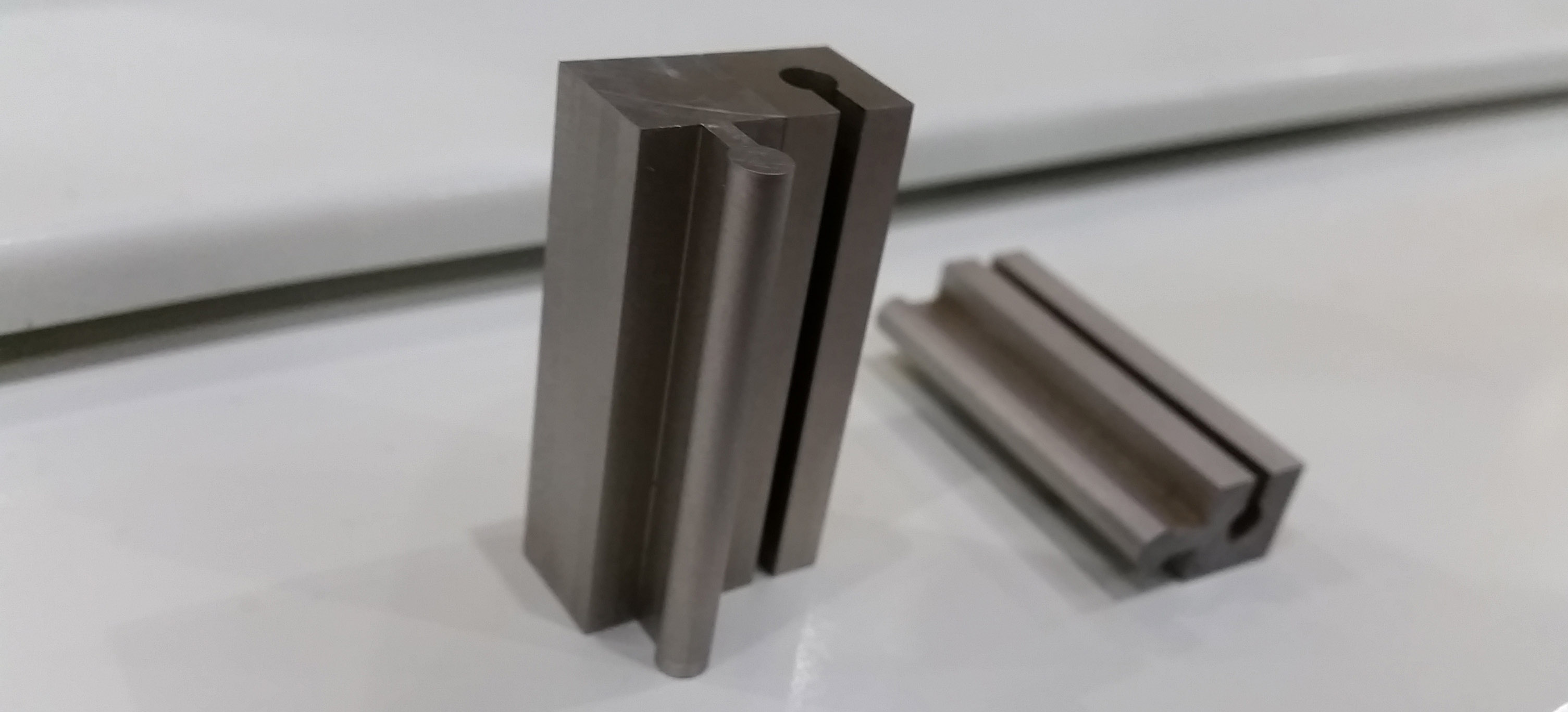

Фигурная резка

Фигурная резка

Фигурная резка при изготовлении сувенирной продукции из металла с малыми радиусами скругления

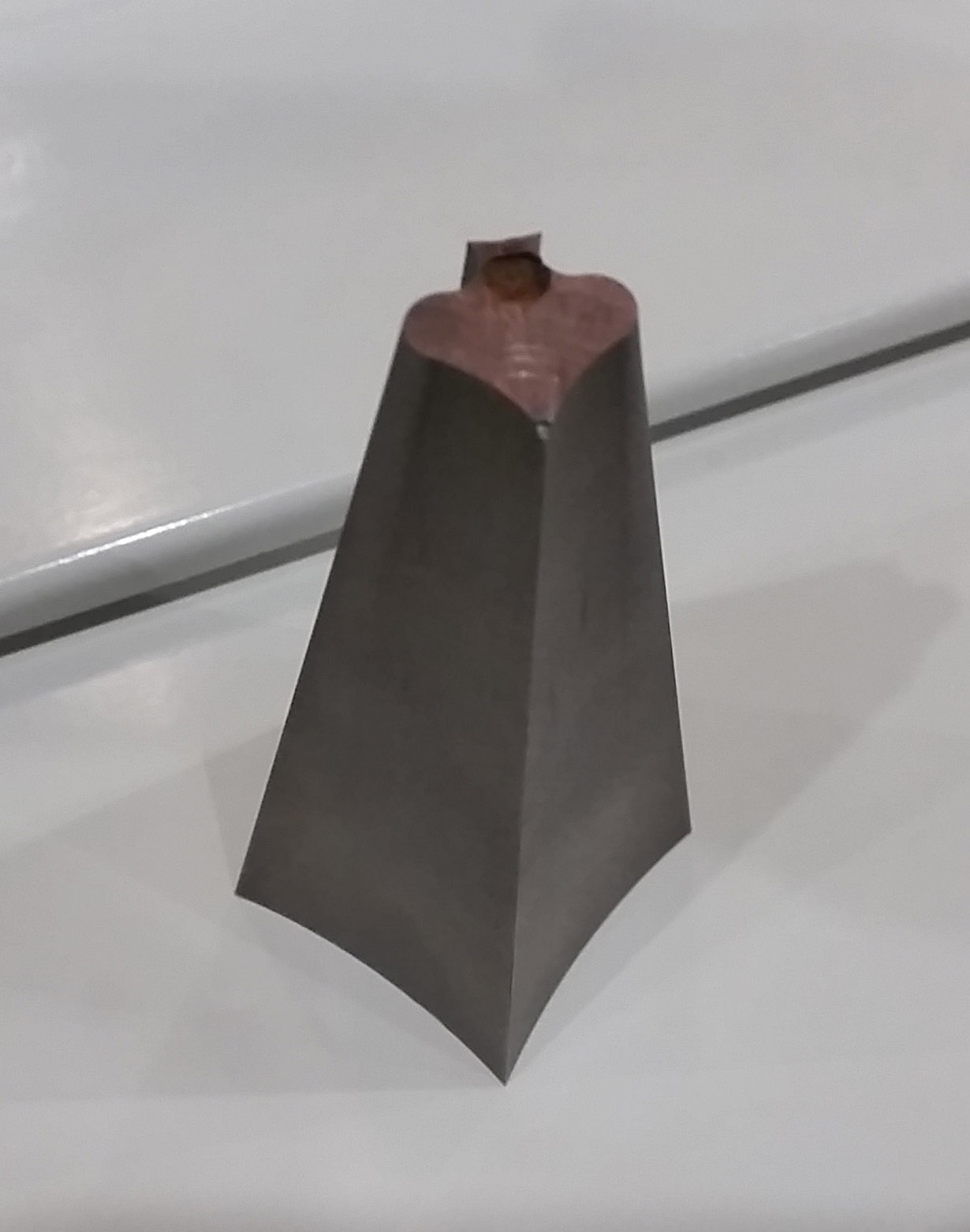

Конусная резка

   Конусная резка

Позволяет быстро и легко построить фигуру с плавным переходом между двумя разными сечениями профиля

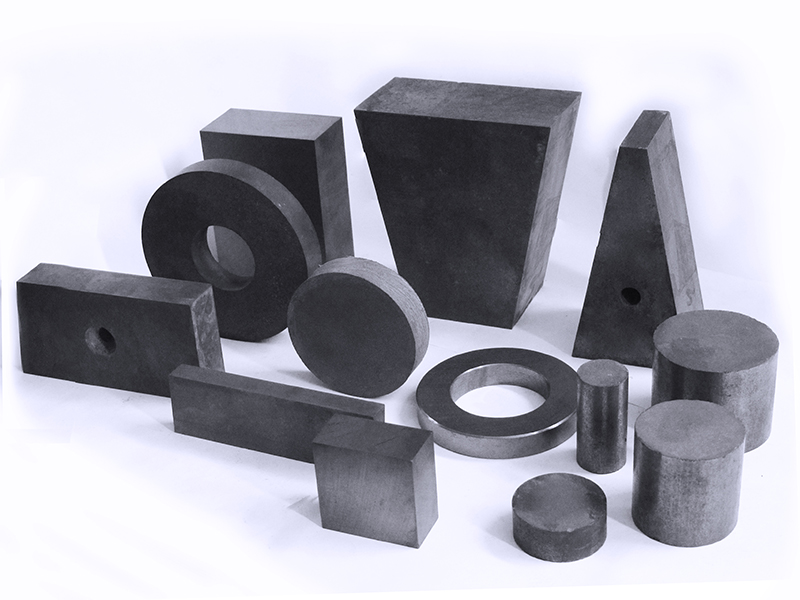

Резка неодимовых магнитов

  Резка неодимовых магнитов

Из-за особенных свойств магнитов электроэрозия это единственный способ обработки данного материала

Обработка алюминия

 Обработка алюминия

Вырезка алюминиевых радиаторов для отвода тепла, применяемых на платах, алюминиевых профилей.

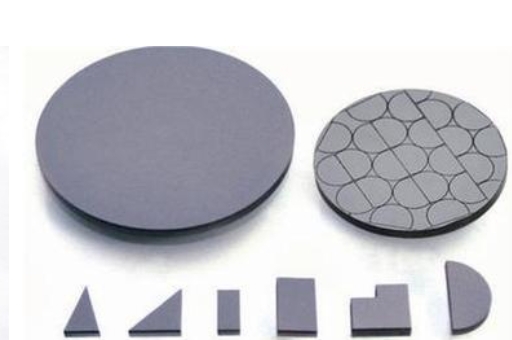

Резка поликристалличских алмазов

 Резка поликристалличских алмазов

Применяются при производстве рабочих частей инструмента. Трудно обработать другими способами.

Резка кубического нитрида бора

Обработка кубического нитрида бора

Также применяется при производстве инструмента. Один из самых твердых материалов.

Примеры наших работ

Детали выполненные на нашем оборудовании

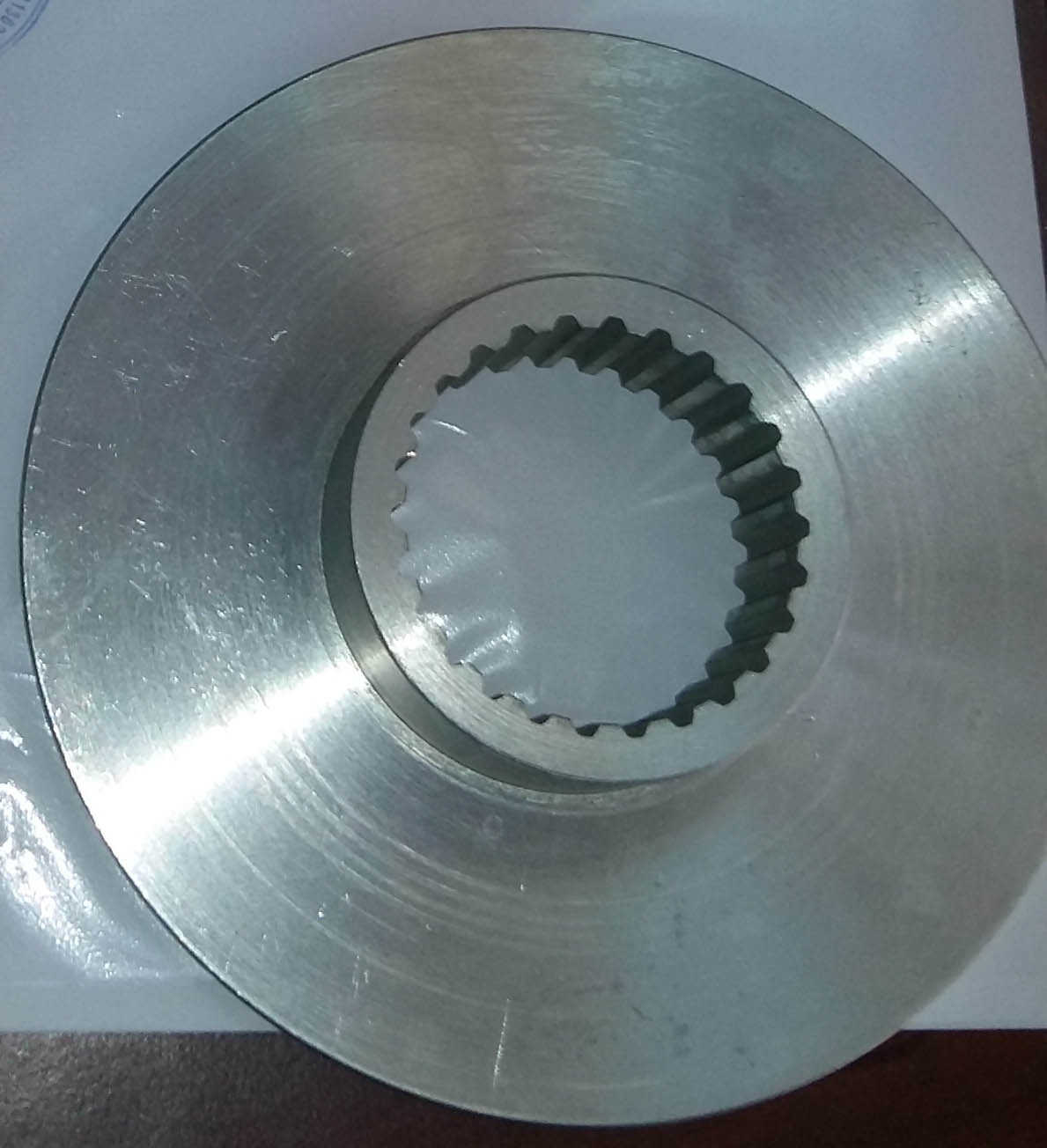

Нарезка щлицев
Шлицевая втулка
Нарезка щлицев
Вырезка бронзовой обоймы
Вырезка бронзы
Вырезка бронзовой обоймы

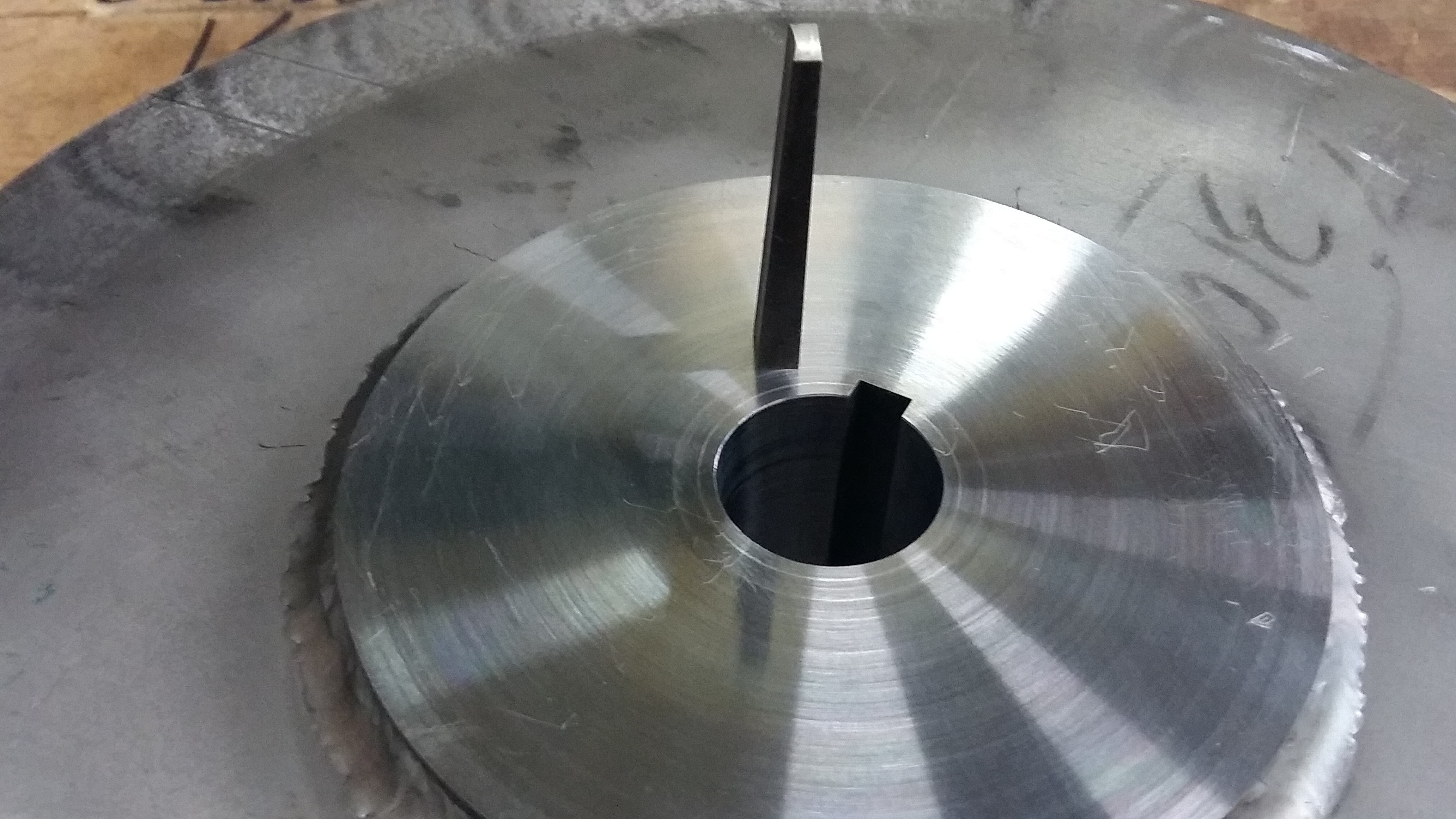

Вырезка шпоночного паза в роторе
Вырезка шпоночного паза
Вырезка шпоночного паза в роторе
Вырезка алюминиевой втулки
Вырезка алюминиевой втулки
Вырезка алюминиевой втулки

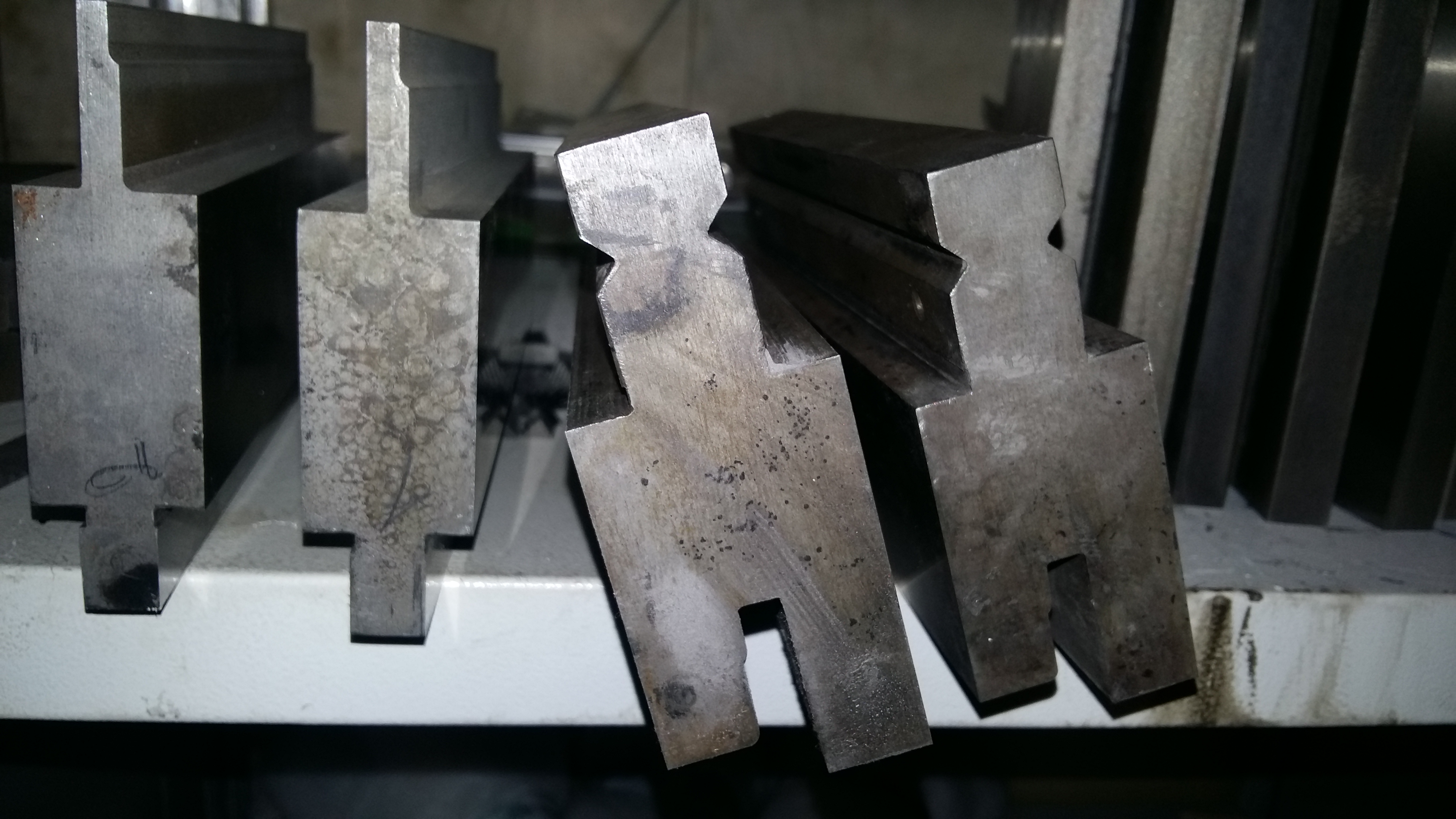

Вырезка пуансонов и матриц для гибочной пары
Гибочная пара
Вырезка пуансонов и матриц для гибочной пары
Вырезка ножа
Вырезка ножа
Вырезка ножа

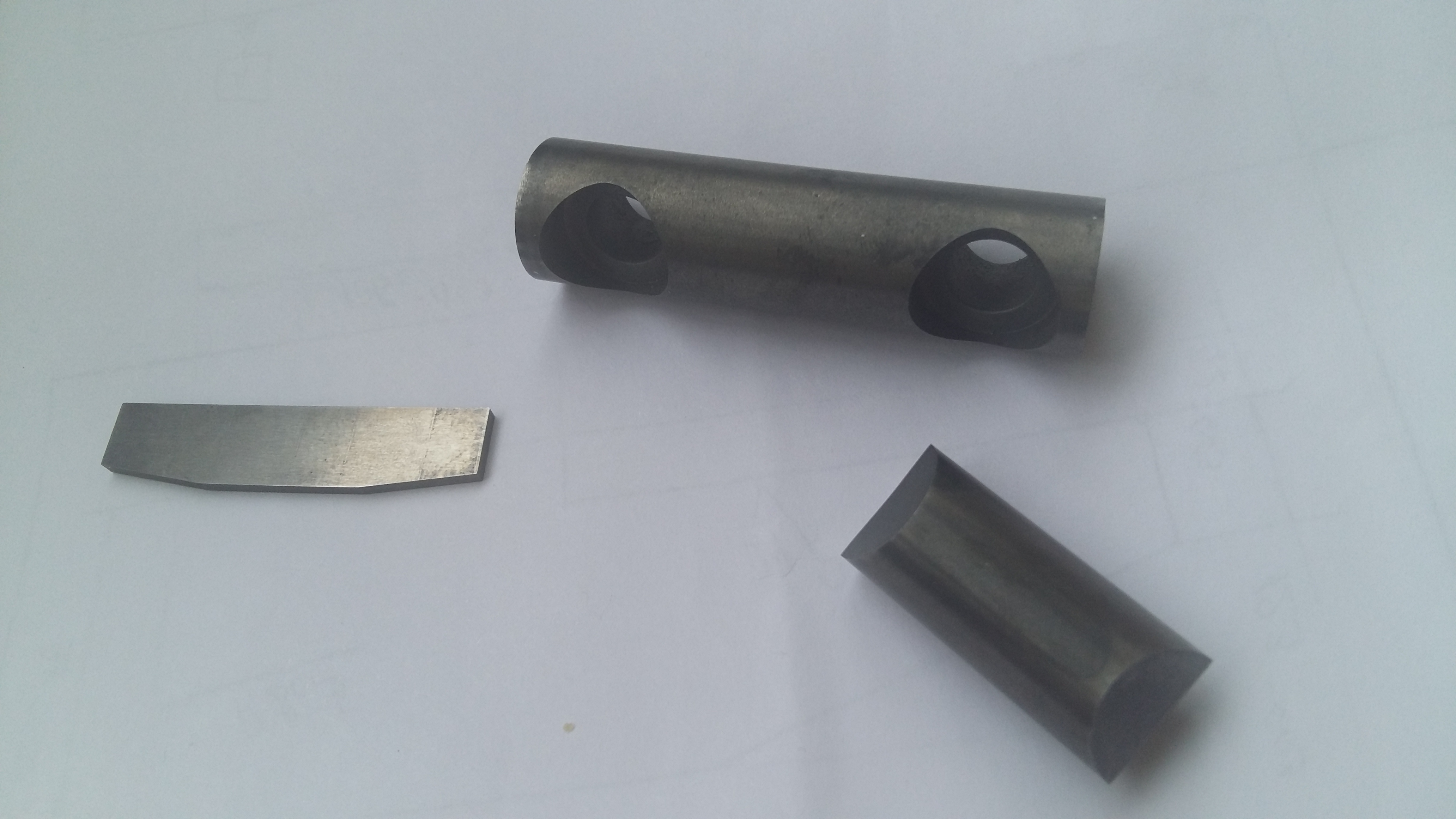

Вырезка инструмента из твердого сплава
Вырезка твердого сплава
Вырезка инструмента из твердого сплава

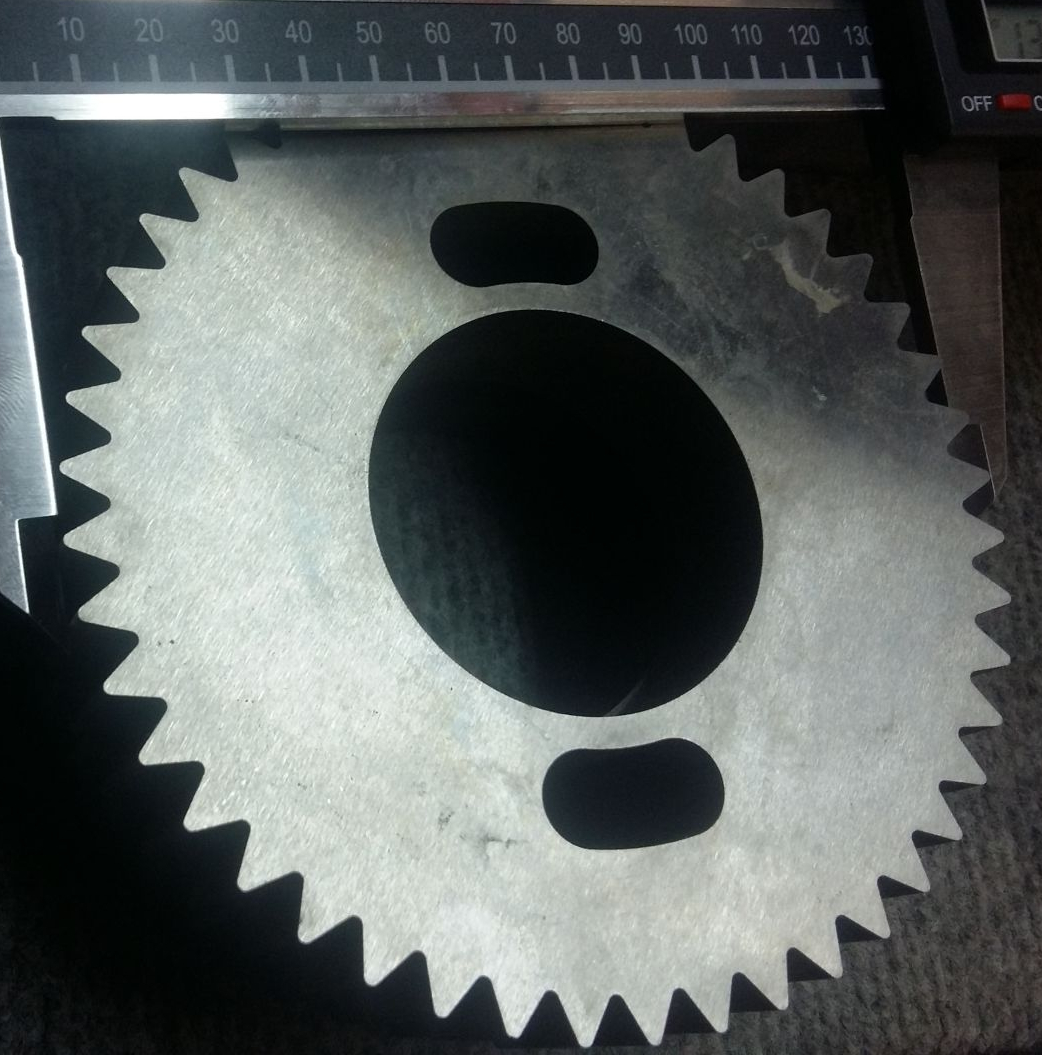

Вырезка звездочки из нержавейки
Вырезка звездочки
Вырезка звездочки из нержавейки
Пакетная резка ручек для мебели
Вырезка ручек для мебели
Пакетная резка ручек для мебели
Пакетная резка шестерни
Вырезка шестерни
Пакетная резка шестерни
Матрицы для обжимки из вольфрама
Матрицы для обжимки из вольфрама
Матрицы для обжимки из вольфрама

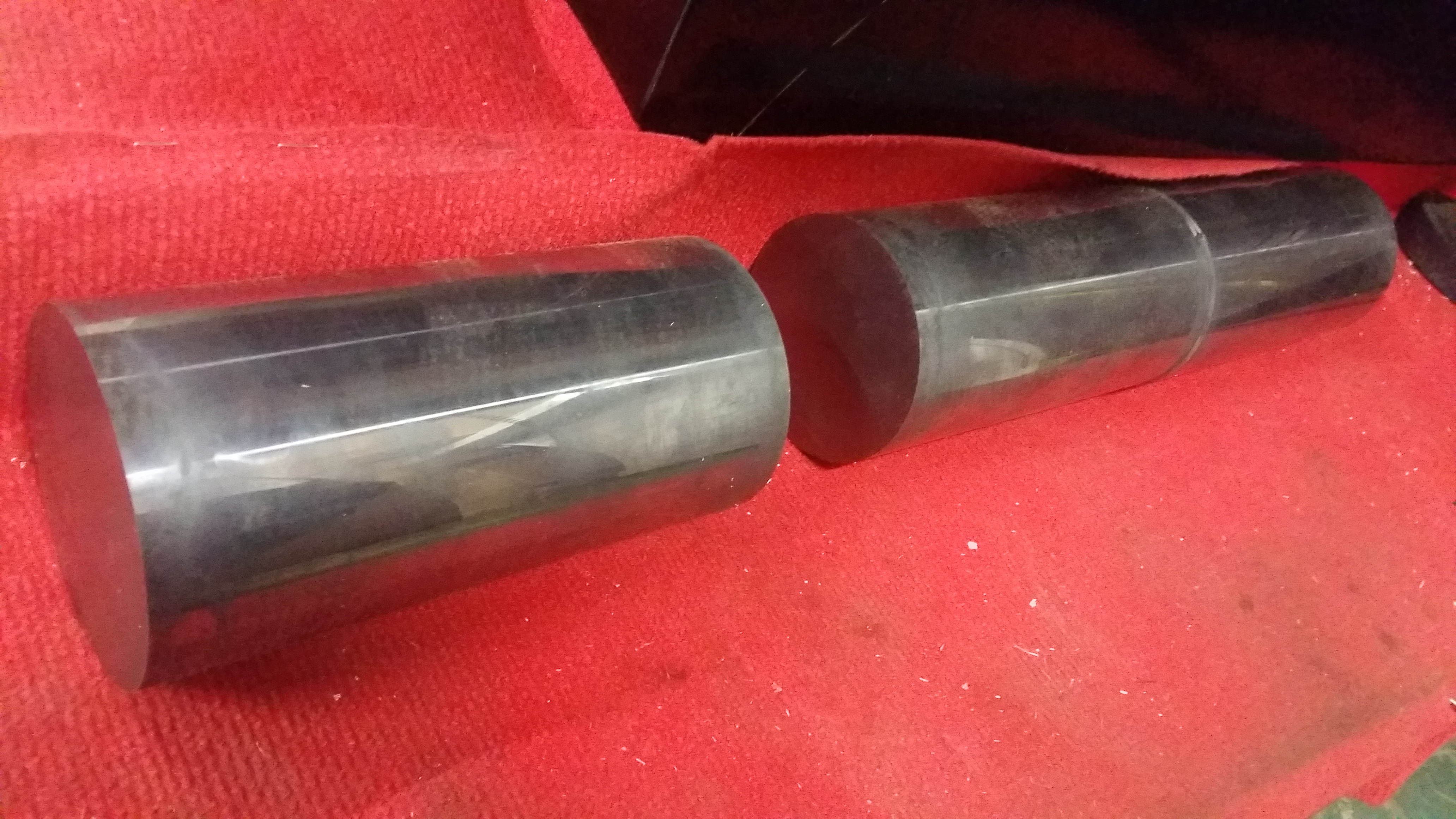

Болванки из твердого сплава
Болванки из твердого сплава
Болванки из твердого сплава

Закажите образцы

Оставьте заявку на изготовление образцов своей детали, выполненной на наших проволочных станках и оцените время, точность и качество

Смотрите видео

Решение различных задач на электроэрозионном оборудовании

Вырезка шпоночного паза на электроэрозионном станке в детали из алюминия

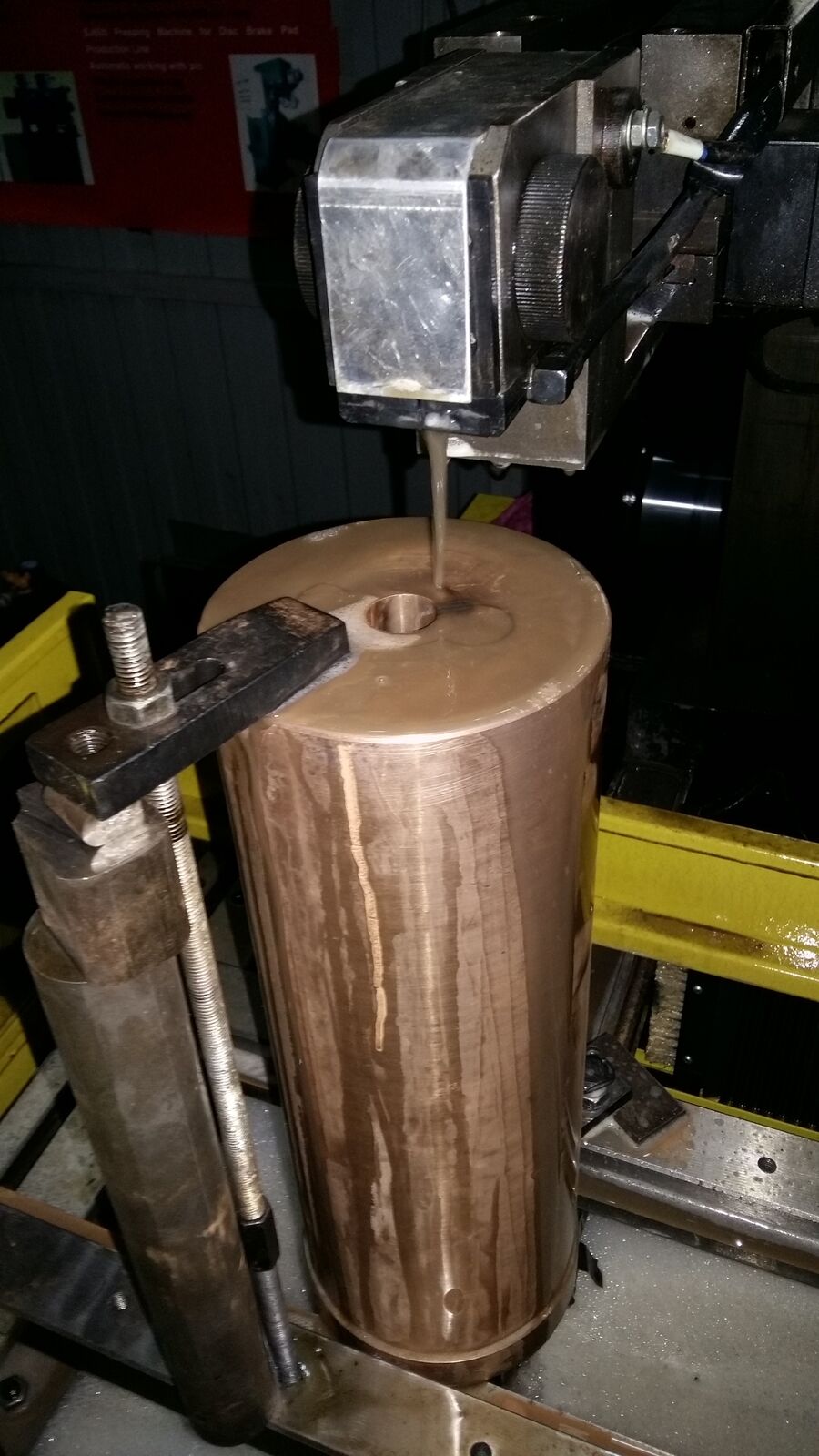

Вырезка отверстий ф26мм в матрице из стали 34ХН1МА высотой 280 мм

Резка вала ф100 мм из твердого сплава на мерные длины

Вырезка шпоночного паза на электроэрозионном станке в роторе из нержавеющей стали

Электроэрозионное сверление  ф1, 4 мм глубиной 180 мм в нержавейке

Резка болванки ниобия на электроэрозионном станке
